FKJENC

製品カタログ

品番	FKJENC
種類	グレーチング
蓋材質	スチール製
用途	その他
蓋主材	その他
荷重レベル	レベルD　T-14　（14ｔ敷地内）
規格	他　規格 /
備考	細目、JIS型、強力滑止Iバー、T-14
注記	・定価は蓋１枚あたりの金額です。・各型式の「〇〇ー〇〇Ｈ」は、ハーフ長さ製品を表します。

型式	定価	CAD （DXF）	CAD （DWG）	納まり図	承認図	その他
FKJENC-3225	25,300円
FKJENC-3225H	12,200円
FKJENC-3230	32,500円
FKJENC-3230H	16,600円
FKJENC-3840	44,600円
FKJENC-3840H	22,100円
FKJENC-5050	82,300円
FKJENC-5050H	43,900円

製品説明

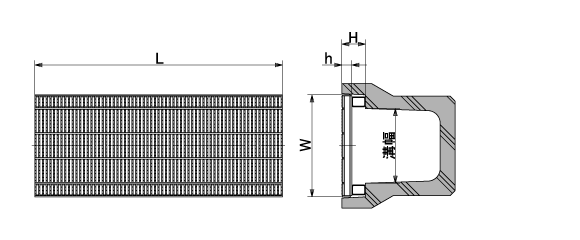

外形寸法図・部品名称表

型式寸法表〔単位mm〕

型式	溝幅	W	L	h	H	蓋kg
FKJENC-3225	250	360	995	25	90	29.4
FKJENC-3225H	250	360	500	25	90	14.9
FKJENC-3230	300	410	995	32	95	37.6
FKJENC-3230H	300	410	500	32	95	19.0
FKJENC-3840	400	510	995	38	110	51.7
FKJENC-3840H	400	510	500	38	110	26.1
FKJENC-5050	500	620	995	50	125	96.8
FKJENC-5050H	500	620	501	50	125	49

部品名称表

番号	部品名称	材質	表面処理・備考
①	蓋	SS400	溶融亜鉛めっき

開閉用具

画像	品番	名称	定価	承認図	備考
	No.34型	開閉ハンドル	4,400円		（別売）
