FKJENB

製品カタログ

品番	FKJENB
種類	グレーチング
蓋材質	スチール製
用途	その他
蓋主材	フラットバー
荷重レベル	レベルD　T-2　（2ｔ敷地内）
規格	他　規格 /
備考	細目、JIS型、強力滑止Iバー、T-2
注記	・定価は蓋１枚あたりの金額です。・各型式の「〇〇ー〇〇Ｈ」は、ハーフ長さ製品を表します。

型式	定価	CAD （DXF）	CAD （DWG）	納まり図	承認図	その他
FKJENB-2525	25,300円
FKJENB-2525H	12,200円
FKJENB-2530	29,700円
FKJENB-2530H	13,400円
FKJENB-2540	33,700円
FKJENB-2540H	17,400円
FKJENB-2550	40,800円
FKJENB-2550H	19,800円

製品説明

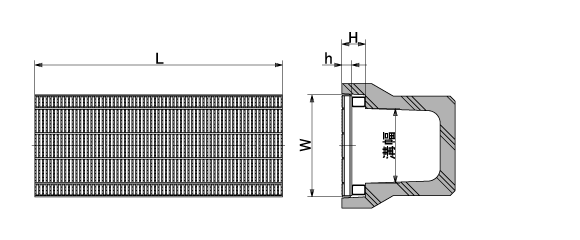

外形寸法図・部品名称表

型式寸法表〔単位mm〕

型式	溝幅	W	L	h	H	蓋kg
FKJENB-2525	250	360	995	25	90	29.4
FKJENB-2525H	250	360	500	25	90	14.9
FKJENB-2530	300	410	995	25	95	32.5
FKJENB-2530H	300	410	500	25	95	16.4
FKJENB-2540	400	510	995	25	110	39.2
FKJENB-2540H	400	510	500	25	110	19.8
FKJENB-2550	500	620	995	25	125	49.5
FKJENB-2550H	500	620	500	25	125	25

部品名称表

番号	部品名称	材質	表面処理・備考
①	蓋	SS400	溶融亜鉛めっき

開閉用具

画像	品番	名称	定価	承認図	備考
	No.34型	開閉ハンドル	4,400円		（別売）
