FKKENG

製品カタログ

品番	FKKENG
種類	グレーチング
蓋材質	スチール製
用途	その他
蓋主材	Ｉバー
荷重レベル	レベルD　T-25　（25ｔ敷地内）
規格	他　規格 /
備考	細目、国交省型、強力滑止Iバー、T-25
注記	・定価は蓋１枚あたりの金額です。・各型式の「〇〇ー〇〇Ｈ」は、ハーフ長さ製品を表します。

型式	定価	CAD （DXF）	CAD （DWG）	納まり図	承認図	その他
FKKENG-4430	43,000円
FKKENG-4430H	21,700円
FKKENG-5040	68,900円
FKKENG-5040H	36,600円
FKKENG-5550	88,700円
FKKENG-5550H	46,300円

製品説明

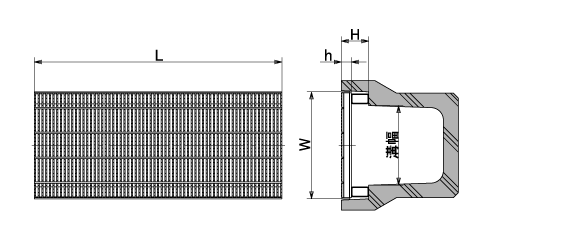

外形寸法図・部品名称表

型式寸法表〔単位mm〕

型式	溝幅	W	L	h	H	蓋kg
FKKENG-4430	300	430	995	44	110	50.1
FKKENG-4430H	300	430	500	44	110	25.3
FKKENG-5040	400	530	995	50	120	84
FKKENG-5040H	400	530	501	50	120	42.6
FKKENG-5550	500	630	995	55	130	106.2
FKKENG-5550H	500	630	501	55	130	53.8

部品名称表

番号	部品名称	材質	表面処理・備考
①	蓋	SS400	溶融亜鉛めっき

開閉用具

画像	品番	名称	定価	承認図	備考
	No.34型	開閉ハンドル	4,400円		（別売）
