FKKENC

製品カタログ

品番	FKKENC
種類	グレーチング
蓋材質	スチール製
用途	その他
蓋主材	その他
荷重レベル	レベルD　T-14　（14ｔ敷地内）
規格	他　規格 /
備考	細目、国交省型、強力滑止Iバー、T-14
注記	・定価は蓋１枚あたりの金額です。・各型式の「〇〇ー〇〇Ｈ」は、ハーフ長さ製品を表します。

型式	定価	CAD （DXF）	CAD （DWG）	納まり図	承認図	その他
FKKENC-3830	35,200円
FKKENC-3830H	17,800円
FKKENC-3840	46,300円
FKKENC-3840H	23,400円
FKKENC-5050	80,900円
FKKENC-5050H	43,000円

製品説明

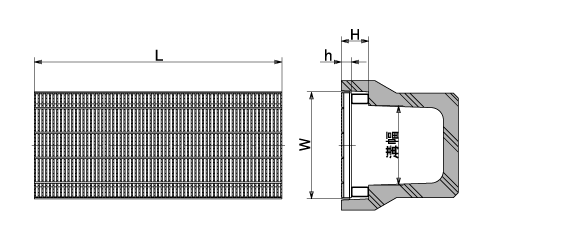

外形寸法図・部品名称表

型式寸法表〔単位mm〕

型式	溝幅	W	L	h	H	蓋kg
FKKENC-3830	300	430	995	32	110	40.4
FKKENC-3830H	300	430	500	32	110	20.4
FKKENC-3840	400	530	995	38	120	54.2
FKKENC-3840H	400	530	500	38	120	27.4
FKKENC-5050	500	630	995	50	130	98.7
FKKENC-5050H	500	630	501	50	130	50

部品名称表

番号	部品名称	材質	表面処理・備考
①	蓋	SS400	溶融亜鉛めっき

開閉用具

画像	品番	名称	定価	承認図	備考
	No.34型	開閉ハンドル	4,400円		（別売）
