FKKENB
| 品番 | FKKENB |
|---|---|
| 種類 | グレーチング |
| 蓋材質 | スチール製 |
| 用途 | その他 |
| 蓋主材 | フラットバー |
| 荷重レベル | レベルD T-2 （2ｔ敷地内） |
| 規格 | 他 規格 / |
| 備考 | 細目、国交省型、強力滑止Iバー、T-2 |
| 注記 | ・定価は蓋１枚あたりの金額です。 ・各型式の「〇〇ー〇〇Ｈ」は、ハーフ長さ製品を表します。 |
| 型式 | 定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|
| FKKENB-2530 | 29,500円 | |||||
| FKKENB-2530H | 14,900円 | |||||
| FKKENB-2540 | 33,800円 | |||||
| FKKENB-2540H | 17,100円 | |||||
| FKKENB-3250 | 38,300円 | |||||
| FKKENB-3250H | 19,600円 | |||||
| FKKENB-3260 | 49,800円 | |||||
| FKKENB-3260H | 25,400円 | |||||
| FKKENB-3870 | 57,200円 | |||||
| FKKENB-3870H | 29,200円 |
製品説明

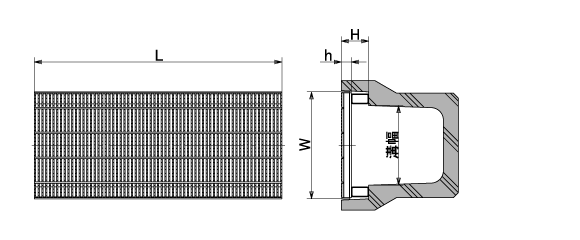

外形寸法図・部品名称表
型式寸法表〔単位mm〕
| 型式 | 溝幅 | W | L | h | H | 蓋kg |
|---|---|---|---|---|---|---|
| FKKENB-2530 | 300 | 430 | 995 | 25 | 100 | 34 |
| FKKENB-2530H | 300 | 430 | 500 | 25 | 100 | 17.2 |
| FKKENB-2540 | 400 | 530 | 995 | 25 | 100 | 39.3 |
| FKKENB-2540H | 400 | 530 | 500 | 25 | 100 | 19.8 |
| FKKENB-3250 | 500 | 630 | 995 | 25 | 100 | 44.5 |
| FKKENB-3250H | 500 | 630 | 500 | 25 | 100 | 22.5 |
| FKKENB-3260 | 600 | 730 | 995 | 32 | 100 | 59.6 |
| FKKENB-3260H | 600 | 730 | 500 | 32 | 100 | 30.1 |
| FKKENB-3870 | 700 | 830 | 995 | 32 | 100 | 66.3 |
| FKKENB-3870H | 700 | 830 | 500 | 32 | 100 | 33.5 |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
| ① | 蓋 | SS400 | 溶融亜鉛めっき |
開閉用具
| 画像 | 品番 | 名称 | 定価 | 承認図 | 備考 |
|---|---|---|---|---|---|
 |
No.34型 | 開閉ハンドル | 4,400円 | （別売） |
