FKKENRD

製品カタログ

品番	FKKENRD
種類	グレーチング
蓋材質	スチール製
用途	その他
蓋主材	Ｉバー
荷重レベル	レベルD　T-20　（20ｔ敷地内）
規格	他　規格 /
備考	細目、国交省型、強力滑止Iバー、騒音低減、T-20
注記	・定価は蓋１枚あたりの金額です。・各型式の「〇〇ー〇〇Ｈ」は、ハーフ長さ製品を表します。

型式	定価	CAD （DXF）	CAD （DWG）	納まり図	承認図	その他
FKKENRD-3830	42,400円
FKKENRD-3830H	22,300円
FKKENRD-5040	72,400円
FKKENRD-5040H	39,100円
FKKENRD-5050	84,400円
FKKENRD-5050H	45,500円

製品説明

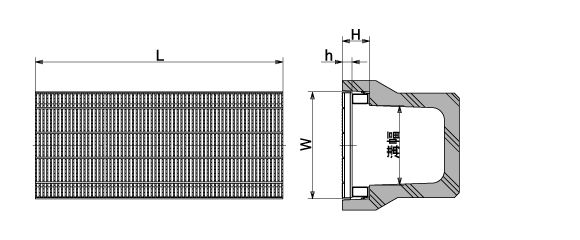

外形寸法図・部品名称表

型式寸法表〔単位mm〕

型式	溝幅	W	L	h	H	蓋kg
FKKENRD-3830	300	430	995	38	110	45.8
FKKENRD-3830H	300	430	500	38	110	23.2
FKKENRD-5040	400	530	995	50	120	84.5
FKKENRD-5040H	400	530	501	50	120	42.8
FKKENRD-5050	500	630	995	50	130	99.1
FKKENRD-5050H	500	630	501	50	130	50.2

部品名称表

番号	部品名称	材質	表面処理・備考
①	蓋	SS400	溶融亜鉛めっき
②	ゴム	合成ゴム

開閉用具

画像	品番	名称	定価	承認図	備考
	No.34型	開閉ハンドル	4,400円		（別売）
