SF-SDPL-F型
| 品番 | SF-SDPL-F |
|---|---|
| 種類 | 一般蓋 |
| 蓋形状 | 角蓋 |
| 枠形状 | 角座 |
| 防水防臭レベル | 非防水 |
| 荷重レベル | レベルC、D （歩道25ｔ） |
| 規格 | |
| 備考 | スライド開閉、施錠装置付、破壊荷重175ｋN（25ｔ歩道） |
| 注記 | |
| 型式 | 定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|
| SF-60×120SDPL-F | 別途見積り |
|
|
|
||
| SF-40×120SDPL-F | 別途見積り |
|
|
|
||
| SF-40×80SDPL-F | 別途見積り |
|
|
|
製品説明

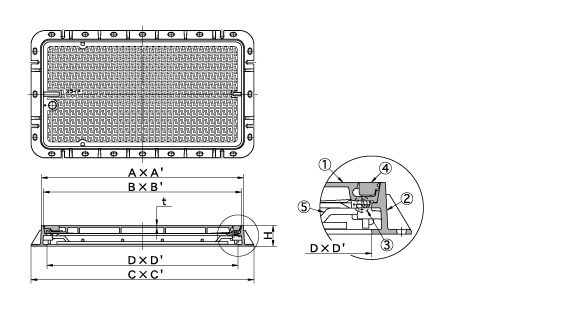

外形寸法図・部品名称表
型式寸法表〔単位mm〕
| 型式 | D×D' | A×A' | B×B' | C×C' | t | H | 蓋kg | 合計重量kg |
|---|---|---|---|---|---|---|---|---|
| SF-60×120SDPL-F | 1200×600 | 1269×680 | 1245×656 | 1400×800 | 7 | 130 | 87 | 186 |
| SF-40×120SDPL-F | 1200×400 | 1269×480 | 1245×456 | 1400×600 | 7 | 130 | 69 | 159 |
| SF-40×80SDPL-F | 800×400 | 869×480 | 845×456 | 1000×600 | 7 | 130 | 46 | 117 |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
| ① | 蓋 | FCD700 | 防錆塗装 |
| ② | 受枠 | FCD600 | 防錆塗装 |
| ③ | キャスター | SUS304 | |
| ④ | キャップ | EPDM | |
| ⑤ | 落下防止柵 | SS400 | 溶融亜鉛めっき（別売) |
| 施錠装置 | FCD600 | 防錆塗装 |
開閉用具
| 画像 | 品番 | 名称 | 定価 | 承認図 | 備考 |
|---|---|---|---|---|---|
 |
PH-1型 | 開閉ハンドル | 22,000円 | （別売） |
