SF-NSXK型
| 品番 | SF-NSXK |
|---|---|
| 種類 | 一般蓋 |
| 蓋形状 | 角蓋 |
| 枠形状 | 角座 |
| 防水防臭レベル | 非防水 |
| 荷重レベル | その他 |
| 規格 | |
| 備考 | H=60、施錠装置付、破壊荷重80ｋN（8ｔ歩道） |
| 注記 | |
| 型式 | 定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|
| SF-40×80NSXK | 別途見積り |
|
|
|
||
| SF-40×120NSXK | 別途見積り |
|
|
|
製品説明

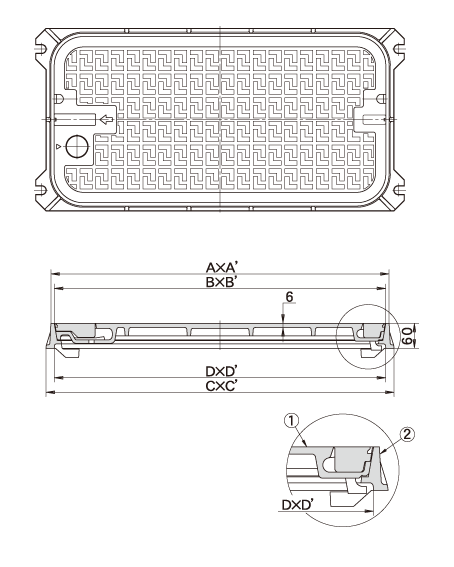

外形寸法図・部品名称表
型式寸法表
| 型式 | D×D' | A×A' | B×B' | C×C' | t | H | 蓋重量kg | 合計重量kg |
|---|---|---|---|---|---|---|---|---|
| SF-40×80NSXK | 800×400 | 816×416 | 800×400 | 840×440 | 6 | 60 | 27 | 44 |
| SF-40×120NSXK | 1200×400 | 1218×418 | 1200×400 | 1240×440 | 6 | 60 | 47 | 71 |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
| ① | 蓋 | FCD700 | 防錆塗装 |
| ② | 受枠 | FCD600 | 防錆塗装 |
| 施錠装置 | FCD600 | 防錆塗装 | |
| キャップ | EPDM |
開閉用具
| 画像 | 品番 | 名称 | 定価 | 承認図 | 備考 |
|---|---|---|---|---|---|
 |
PH-1型 | 開閉ハンドル | 22,000円 | （別売） |
