G-7000-HB型
| 品番 | G-7000-HB |
|---|---|
| 形状 | 角型（正方形） |
| 材質・タイプ | 鋳鉄製（並目） |
| 外径 | 1400～1700未満 |
| 内径（短手の長さ） | 500～700未満 |
| 規格 | |
| 備考 | 滑止め模様 |
| 注記 |
| 型式 | 定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|
| G-7000-HB34 | 130,200円 |
|
|
|
||
| G-7000-HB32 | 130,200円 |
|
|
|
||
| G-7000-HB | 143,300円 |
|
|
|
製品説明

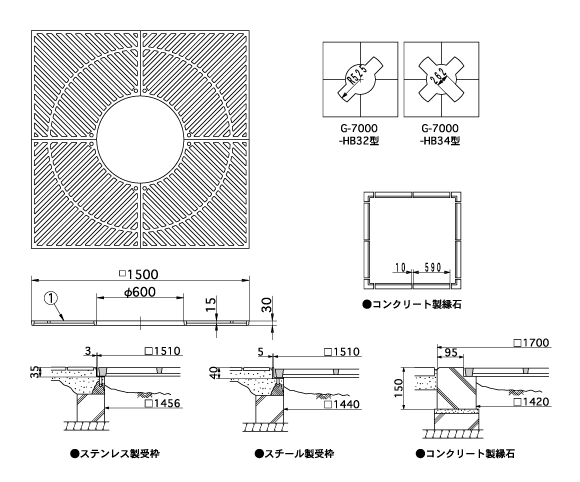

外形寸法図・部品名称表
型式寸法表
| 型式 | 重量 | 縁石重量 |
|---|---|---|
| G-7000-HB34 | 122kg | 288kg |
| G-7000-HB32 | 122kg | 288kg |
| G-7000-HB | 122kg | 288kg |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
| ① | 本体 | FC200 | 防錆塗装 |
| 別売 | 縁石 | コンクリート | |
| 別売 | 受枠 | SUS304 | |
| 別売 | 受枠 | SS400 | 防錆塗装 |
| 専用固定金具 | SS400 | 亜鉛めっき |
