HBG-2000型
| 品番 | HBG-2000 |
|---|---|
| 種類 | グレーチング |
| 蓋材質 | 鋳鉄 |
| 用途 | 集水桝用 |
| 蓋主材 | 鋳鉄 |
| 荷重レベル | レベルD T-2 （2ｔ敷地内） |
| 規格 | SHASE-S / |
| 備考 | SHASE-S準拠、破壊荷重20ｋN |
| 注記 | ・定価は、蓋、受枠共の金額です。 |
| 型式 | 定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|
| HBG-2030 | 18,500円 |
|
|
|
|
|
| HBG-2035 | 21,500円 |
|
|
|
|
|
| HBG-2040 | 26,200円 |
|
|
|
|
|
| HBG-2045 | 32,100円 |
|
|
|
|
|
| HBG-2050 | 40,200円 |
|
|
|
|
|
| HBG-2060 | 50,400円 |
|
|
|
|
製品説明

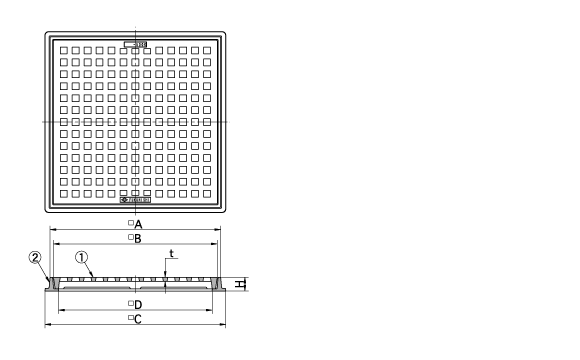

外形寸法図・部品名称表
型式寸法表〔単位mm〕
| 型式 | 適用桝径 | D | A | B | C | t | H | 合計重量kg | 開口面積mm2 |
|---|---|---|---|---|---|---|---|---|---|
| HBG-2030 | 300用 | 300 | 350 | 330 | 380 | 12 | 40 | 14.5 | 31680 |
| HBG-2035 | 350用 | 350 | 400 | 380 | 430 | 12 | 40 | 18.5 | 39700 |
| HBG-2040 | 400用 | 400 | 450 | 430 | 480 | 12 | 40 | 24 | 47920 |
| HBG-2045 | 450用 | 450 | 500 | 480 | 530 | 12 | 40 | 25.5 | 67000 |
| HBG-2050 | 500用 | 500 | 550 | 530 | 580 | 14 | 40 | 30.5 | 77920 |
| HBG-2060 | 600用 | 600 | 650 | 630 | 680 | 14 | 40 | 42.5 | 115120 |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
| ① | 蓋 | FC200 | 防錆塗装 |
| ② | 受枠 | FC200 | 防錆塗装 |
