SGB-2000型

製品カタログ

品番	SGB-2000
種類	グレーチング
蓋材質	鋳鉄
用途	集水桝用
蓋主材	鋳鉄
荷重レベル	レベルD　T-2　（2ｔ敷地内）
規格
備考	細目、すべり止め模様付、破壊荷重20ｋN
注記	・定価は、蓋、受枠共の金額です。・標準品以外の受枠（他素材、インターロッキングブロック用、ブラケット付等）につきましては、お問い合わせ下さい。

型式	定価	内　蓋定価	内　枠定価	CAD （DXF）	CAD （DWG）	納まり図	承認図	その他
SGB-2035	35,700円	20,400円	15,300円
SGB-2050	48,200円	30,000円	18,200円
SGB-2065	66,600円	45,800円	20,800円

製品説明

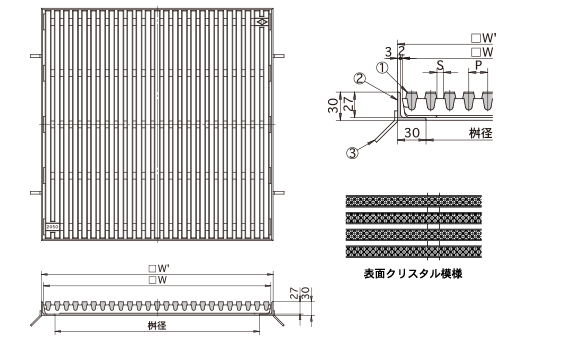

外形寸法図・部品名称表

型式寸法表〔単位mm〕

型式	適用溝幅	W	W'	H	P	蓋kg
SGB-2035	300用	350	360	27	19.5	9.2
SGB-2050	450用	500	510	27	20	18
SGB-2065	600用	650	660	27	21	30.7

部品名称表

番号	部品名称	材質	表面処理・備考
①	蓋	FC200	防錆塗装
②	受枠	SS400	防錆塗装
③	アンカー	SS400	防錆塗装

開閉用具

画像	品番	名称	定価	承認図	備考
	No.34型	開閉ハンドル	4,400円		（別売）
