SGDU-5000型
| 品番 | SGDU-5000 |
|---|---|
| 種類 | グレーチング |
| 蓋材質 | 鋳鉄 |
| 用途 | Ｕ字側溝用 |
| 蓋主材 | 鋳鉄 |
| 荷重レベル | レベルD T-20 （20ｔ敷地内） |
| 規格 | |
| 備考 | 細目仕様、破壊荷重200ｋN |
| 注記 | ・定価は、蓋１枚（Ｌ＝５００ｍｍ）あたりの金額です。 |
| 型式 | 定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|
| SGDU-5014 | 14,600円 |
|
|
|
||
| SGDU-5017 | 16,400円 |
|
|
|
||
| SGDU-5019 | 18,700円 |
|
|
|
||
| SGDU-5023 | 19,400円 |
|
|
|
||
| SGDU-5029 | 23,400円 |
|
|
|
製品説明

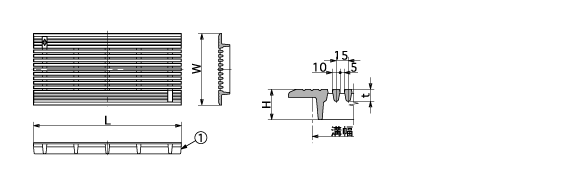

外形寸法図・部品名称表
型式寸法表〔単位mm〕
| 型式 | 適用溝幅 | W | L | t | H | 蓋kg |
|---|---|---|---|---|---|---|
| SGDU-5014 | 150用 | 200 | 495 | 15 | 38 | 9 |
| SGDU-5017 | 180用 | 240 | 495 | 15 | 38 | 10.1 |
| SGDU-5019 | 200用 | 270 | 495 | 15 | 38 | 11.4 |
| SGDU-5023 | 240用 | 320 | 495 | 15 | 38 | 12 |
| SGDU-5029 | 300用 | 390 | 495 | 15 | 38 | 14.4 |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
| ① | 蓋 | FCD500 | 防錆塗装 |
開閉用具
| 画像 | 品番 | 名称 | 定価 | 承認図 | 備考 |
|---|---|---|---|---|---|
 |
No.34型 | 開閉ハンドル | 4,400円 | （別売） |
