SF-GSU-NEAⅡ型

品番 SF-GSU-NEAⅡ
設置条件スラブ上埋設
材質・耐火ステンレス製
導入方式側溝流入式
用途グリーストラップ
規格
備考 薄型
注記



型式 定価 CAD
(DXF)
CAD
(DWG)
納まり図 承認図 その他
SF-GSU-N25EAII 639,000円
SF-GSU-N50EAII 715,000円
SF-GSU-N60EAII 786,000円
SF-GSU-N70EAII 897,000円
SF-GSU-N100EAII 1,002,000円
SF-GSU-N150EAII 1,296,000円
SF-GSU-N170EAII 1,461,000円
SF-GSU-N200EAII 1,674,000円

製品説明

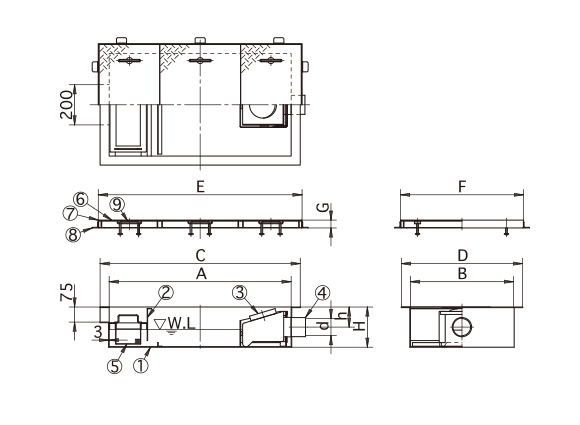

外形寸法図・部品名称表

型式寸法表〔単位mm〕

型式 許容流入流量ℓ/min槽数dhHABCDEFG蓋枚数本体重量kg蓋重量kg
SF-GSU-N25EAII25.03Rp380200900510990600100860839331.019.0
SF-GSU-N50EAII50.03Rp3100200900510990600100860839331.019.0
SF-GSU-N60EAII60.03Rp410020011005101190600121061040337.023.0
SF-GSU-N70EAII70.03Rp410020013005101390600141061040441.027.0
SF-GSU-N100EAII100.03Rp410020014007101490800151081040451.038.0
SF-GSU-N150EAII150.03Rp512023517007101790800181081040563.046.0
SF-GSU-N170EAII170.03Rp512023517507101840800186081040564.047.0
SF-GSU-N200EAII200.03Rp512023521007102190800221081040673.056.0

部品名称表

番号 部品名称 材質 表面処理・備考
① 本体 SUS304
② 仕切板 SUS304
③ 封水トラップ 硬質塩化ビニル
④ ソケット SUS304
⑤ バスケット SUS304
⑥ 蓋 SS400 防錆塗装
⑦ 受枠 SUS304
⑧ アンカー SS400 防錆塗装
⑨ 把手 SS400 防錆塗装

開閉用具

画像 品番 名称 定価 承認図 備考
