SF-GFRA-NEA型

品番 SF-GFRA-NEA
設置条件スラブ上埋設
材質・耐火ステンレス製
導入方式側溝流入式
用途グリーストラップ
規格
備考 4槽式
注記



型式 定価 CAD
(DXF)
CAD
(DWG)
納まり図 承認図 その他
SF-GFRA-N20EA 404,000円
SF-GFRA-N40EA 499,000円
SF-GFRA-N55EA 539,000円
SF-GFRA-N70EA 568,000円
SF-GFRA-N100EA 668,000円
SF-GFRA-N150EA 790,000円

製品説明

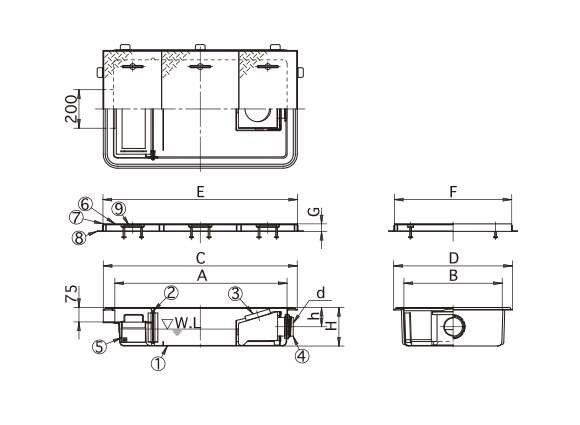

外形寸法図・部品名称表

型式寸法表〔単位mm〕

型式 許容流入流量ℓ/min槽数dhHABCDEFG蓋枚数本体重量kg蓋重量kg
SF-GFRA-N20EA22.5375A802009005101005615100860839314.019.0
SF-GFRA-N40EA44.0375A1002009005101005615100860839315.019.0
SF-GFRA-N55EA55.03100A10020011005101205615121061040318.023.0
SF-GFRA-N70EA74.03100A10020013005101405615141061040421.027.0
SF-GFRA-N100EA100.03100A10020014007101505815151081040425.038.0
SF-GFRA-N150EA150.03125A12023517007101805815181081040530.046.0

部品名称表

番号 部品名称 材質 表面処理・備考
① 本体 FRP
② 仕切板 FRP
③ 封水トラップ 硬質塩化ビニル
④ ソケット 硬質塩化ビニル
⑤ バスケット SUS304
⑥ 蓋 SS400 防錆塗装
⑦ 受枠 SUS304
⑨ 把手 SS400 防錆塗装
⑧ アンカー SS400 防錆塗装

開閉用具

画像 品番 名称 定価 承認図 備考
