SF-FK3-E型

品番 SF-FK3-E
設置条件床吊(兼 埋設)
材質・耐火ステンレス(耐火・遮炎)
導入方式側溝流入式
用途ガソリントラップ
規格
備考 国交省大臣認定
注記



型式 定価 CAD
(DXF)
CAD
(DWG)
納まり図 承認図 その他
SF-FK3-60E 1,136,000円
SF-FK3-80E 1,335,000円
SF-FK3-100E 1,448,000円
SF-FK3-130E 1,593,000円
SF-FK3-160E 1,876,000円
SF-FK3-200E 2,011,000円
SF-FK3-250E 2,250,000円

製品説明

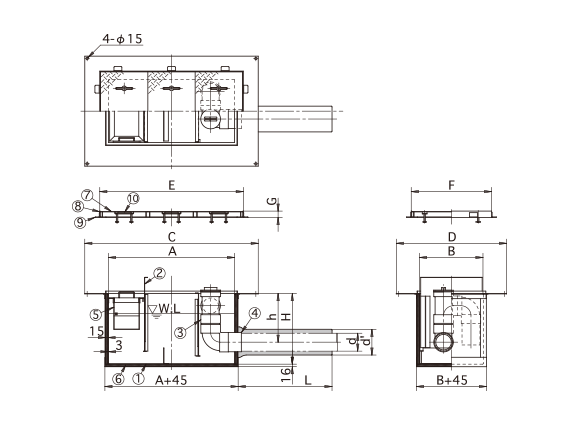

外形寸法図・部品名称表

型式寸法表〔単位mm〕

型式 容量ℓ槽数dd'hLHABCDEFG蓋枚数本体重量kg蓋重量kg
SF-FK3-60E62.03Rp416431060045060030090060071041040256.012.0
SF-FK3-80E82.03Rp4164310600450700350100065081046040365.015.0
SF-FK3-100E100.03Rp4164310600450800400110070091051040374.018.0
SF-FK3-130E133.03Rp41643106004509004501200750101056040384.021.0
SF-FK3-160E167.03Rp416431060045010005001300800111061040394.024.0
SF-FK3-200E211.03Rp5190370600500110055014008501210660403113.027.0
SF-FK3-250E250.03Rp5190370600500120060015009001310710403124.033.0

部品名称表

番号 部品名称 材質 表面処理・備考
① 本体 SUS304
② 仕切板 SUS304
③ 封水トラップ 硬質塩化ビニル
④ ソケット SUS304
⑤ バスケット SUS304
⑥ 耐火材 ケイ酸カルシウム
⑦ 蓋 SS400 防錆塗装
⑧ 受枠 SUS304
⑨ アンカー SS400 防錆塗装
⑩ 把手 SS400 防錆塗装

開閉用具
