OiSP型

品番 OiSP
設置条件床吊(兼 埋設)
材質・耐火ステンレス(耐火・遮炎)
導入方式側溝流入式
用途ガソリントラップ
規格
備考 国交省大臣認定(旧BCJ評定品)
注記



型式 定価 CAD
(DXF)
CAD
(DWG)
納まり図 承認図 その他
OiSP-3030 別途見積り
OiSP-3535 別途見積り
OiSP-4545 別途見積り
OiSP-5050 別途見積り
OiSP-6060 別途見積り
OiSP-6030 別途見積り
OiSP-7035 別途見積り
OiSP-8040 別途見積り
OiSP-9045 別途見積り
OiSP-1050 別途見積り
OiSP-1260 別途見積り
OiSP-1470 別途見積り
OiSP-1680 別途見積り

製品説明

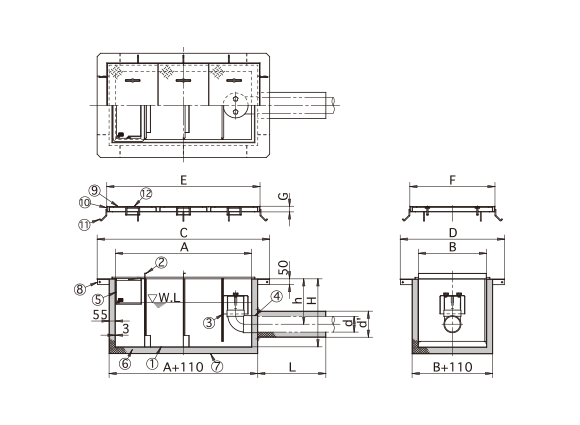

外形寸法図・部品名称表

型式寸法表〔単位mm〕

型式 容量ℓ槽数dd'hLHABCDEFG蓋枚数本体重量kg蓋重量kg
OiSP-3030201Rp318040050050030030057057043043040143.014.5
OiSP-3535251Rp318040050050035035062062048048040150.017.0
OiSP-4545501Rp420545050060045045077077058058040176.022.9
OiSP-5050701Rp420545050060050050082082063063040184.026.0
OiSP-60601051Rp4205500500700600600920920730730401113.032.6
OiSP-6030543Rp318032050045060030087057073043040172.022.1
OiSP-7035783Rp318032050045070035097062083048040191.026.4
OiSP-80401004Rp42053205004508004001070670930530401105.031.2
OiSP-90451404Rp420535050050090045012207701030580402132.039.8
OiSP-10501804Rp4205400500550100050013208201130630402157.045.5
OiSP-12602704Rp5230400600600120060015209201350750503192.068.8
OiSP-14703905Rp52304506006501400700172010201550850503241.083.5
OiSP-16805205Rp62554506006501600800192011201750950504282.0108.1

部品名称表

番号 部品名称 材質 表面処理・備考
① 本体 SUS304
② 仕切板 SUS304
③ 封水トラップ FRP
④ ソケット SUS304
⑤ バスケット SUS304
⑥ 耐火材 高温断熱ウール
⑦ 耐火カバー SS400 防錆塗装(朱色)
⑧ スペーサー SS400 防錆塗装(朱色)
⑨ 蓋 SS400 防錆塗装(黒色)
⑩ 受枠 SS400 防錆塗装(黒色)
⑪ アンカー SS400 防錆塗装(黒色)
⑫ 把手 S400 防錆塗装(黒色)

開閉用具

画像 品番 名称 定価 承認図 備考
