OiSF型

品番 OiSF
設置条件地中埋設
材質・耐火ステンレス製
導入方式配管流入式
用途ガソリントラップ
規格
備考 4槽式
注記
型式 定価 CAD
(DXF)
CAD
(DWG)
納まり図 承認図 その他
OiSF-6035 451,100円
OiSF-6040 493,700円
OiSF-7050 578,000円
OiSF-8040 555,200円
OiSF-9060 739,100円
OiSF-1050 715,000円
OiSF-1260 902,500円
OiSF-1470 1,051,000円
OiSF-1680 1,316,400円
OiSF-1810 1,622,700円

製品説明

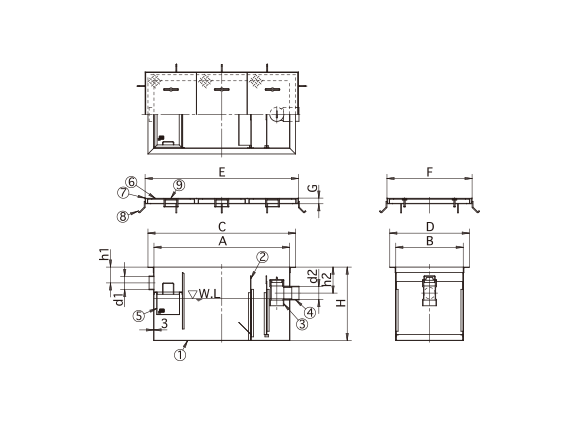

外形寸法図・部品名称表

型式寸法表〔単位mm〕

型式 容量ℓ槽数d1h1d2h2HABCDEFG蓋枚数本体重量kg蓋重量kg
OiSF-6035744Rp3140Rp324065060035070045073048040154.023.8
OiSF-6040854Rp3140Rp324065060040070050073053040159.025.6
OiSF-70501254Rp4140Rp423065070050080060083063040171.032.3
OiSF-80401134Rp4140Rp423065080040090050093053040168.031.2
OiSF-90601954Rp4140Rp42306509006001000700103073040290.047.1
OiSF-10501794Rp4140Rp423065010005001100600113063040286.045.5
OiSF-12602604Rp4140Rp4230650120060013007001350750503105.068.8
OiSF-14703564Rp4140Rp4230650140070015008001550850503125.083.5
OiSF-16804464Rp4140Rp4230650160080017009001750950504169.0108.1
OiSF-18106564Rp5140Rp5220650180010001900110019501150504206.0135.5

部品名称表

番号 部品名称 材質 表面処理・備考
① 本体 SUS304
② 仕切板 SUS304
③ 封水トラップ 硬質塩化ビニル
④ ソケット SUS304
⑤ バスケット SUS304
⑥ 蓋 SS400 防錆塗装
⑦ 受枠 SS400 防錆塗装
⑧ アンカー SS400 防錆塗装
⑨ 把手 SS400 防錆塗装
