SF-KW4-PD型
| 品番 | SF-KW4-PD |
|---|---|
| 設置条件 | 床置 |
| 材質・耐火 | ステンレス製 |
| 導入方式 | 配管流入式 |
| 用途 | ガソリントラップ |
| 規格 | |
| 備考 | 4槽式、ヘリポート用 |
| 注記 | |
| 型式 | 定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|
| SF-KW4-1500PD | 5,329,000円 |
|
||||
| SF-KW4-2000PD | 6,005,000円 |
|
||||
| SF-KW4-3000PD | 7,360,000円 |
|
製品説明

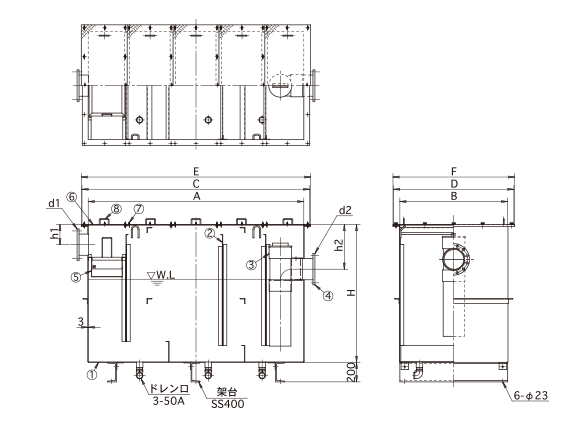

外形寸法図・部品名称表
型式寸法表〔単位mm〕
| 型式 | 容量ℓ | 保持容積ℓ | d1 | h1 | d2 | h2 | H | A | B | C | D | E | F | 蓋枚数 | 本体重量kg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SF-KW4-1500PD | 1500 | 1000 | 200A | 200 | 200A | 450 | 1200 | 2200 | 1100 | 2320 | 1220 | 2340 | 1240 | 5 | 529.0 |
| SF-KW4-2000PD | 2000 | 1500 | 200A | 200 | 200A | 450 | 1400 | 2200 | 1100 | 2320 | 1220 | 2340 | 1240 | 5 | 575.0 |
| SF-KW4-3000PD | 3000 | 2300 | 200A | 200 | 200A | 450 | 1550 | 2500 | 1250 | 2620 | 1370 | 2640 | 1390 | 5 | 701.0 |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
| ① | 本体 | SUS304 | |
| ② | 仕切板 | SUS304 | |
| ③ | 封水トラップ | 硬質塩化ビニル | |
| ④ | フランジ | SUS304 | |
| ⑤ | バスケット | SUS304 | |
| ⑥ | 蓋 | SUS304 | |
| ⑦ | 締付ボルト | SUS304 | |
| ⑧ | 把手 | SUS304 |
開閉用具
