SF-HTP-50S型
| 品番 | SF-HTP-50S |
|---|---|
| 設置条件 | 床置 |
| 材質・耐火 | ステンレス製 |
| 導入方式 | 配管流入式 |
| 用途 | プラスタートラップ |
| 規格 | |
| 備考 | |
| 注記 | |
| 型式 | 定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|
| SF-HTP-50S | 363,000円 |
|
製品説明

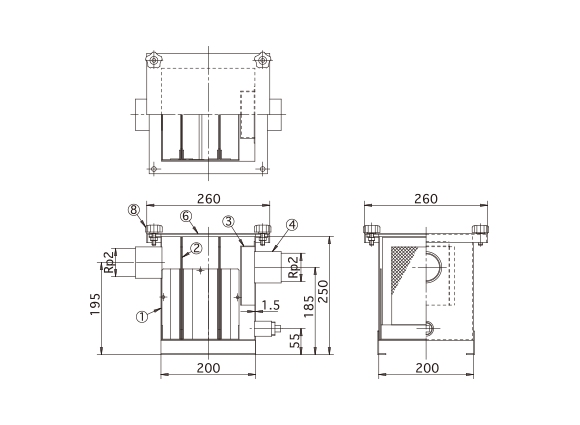

外形寸法図・部品名称表
型式寸法表
| 型式 | 容量ℓ | 本体重量kg |
|---|---|---|
| SF-HTP-50S | 5 | 8 |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
| ① | 本体 | SUS304 | |
| ② | 封水トラップ | SUS304 | |
| ③ | ソケット | SUS304 | |
| ④ | バスケット | SUS304 | |
| ⑤ | 蓋 | SUS304 | |
| ⑥ | 締付ボルト |
開閉用具
| 画像 | 品番 | 名称 | 定価 | 承認図 | 備考 |
|---|---|---|---|---|---|
