SF-PS3-H型
| 品番 | SF-PS3-H |
|---|---|
| 設置条件 | 床置 |
| 材質・耐火 | ステンレス製 |
| 導入方式 | 配管流入式 |
| 用途 | プラスタートラップ |
| 規格 | |
| 備考 | |
| 注記 | |
| 型式 | 定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|
| SF-PS3-15H | 564,000円 |
|
||||
| SF-PS3-35H | 616,000円 |
|
||||
| SF-PS3-55H | 711,000円 |
|
||||
| SF-PS3-80H | 828,000円 |
|
製品説明

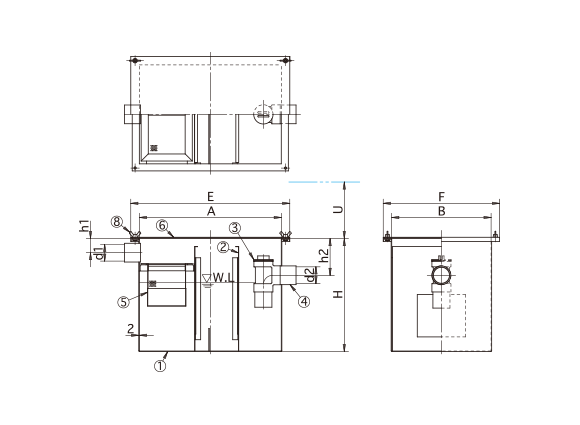

外形寸法図・部品名称表
型式寸法表〔単位mm〕
| 型式 | 容量ℓ | d1 | h1 | d2 | h2 | H | A | B | U | E | F | 本体重量kg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SF-PS3-15H | 20 | Rp2 | 50 | Rp2 | 130 | 300 | 500 | 300 | 200 | 560 | 360 | 19.0 |
| SF-PS3-35H | 40 | Rp2 | 50 | Rp2 | 130 | 400 | 500 | 350 | 200 | 560 | 410 | 25.0 |
| SF-PS3-55H | 55 | Rp2 | 50 | Rp2 | 130 | 400 | 600 | 400 | 200 | 660 | 460 | 30.0 |
| SF-PS3-80H | 80 | Rp2 1/2 | 60 | Rp2 1/2 | 160 | 450 | 700 | 450 | 250 | 760 | 510 | 35.0 |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
| ① | 本体 | SUS304 | |
| ② | 仕切板 | SUS304 | |
| ③ | 封水トラップ | 硬質塩化ビニル | |
| ④ | ソケット | SUS304 | |
| ⑤ | バスケット | SUS304 | |
| ⑥ | 蓋 | SUS304 | |
| ⑦ | 締付ボルト |
開閉用具
| 画像 | 品番 | 名称 | 定価 | 承認図 | 備考 |
|---|---|---|---|---|---|
