SF-FCS型
| 品番 | SF-FCS |
|---|---|
| 設置条件 | 床吊 |
| 材質・耐火 | ステンレス製 |
| 導入方式 | その他 |
| 用途 | 吊会所桝 |
| 規格 | |
| 備考 | 耐火仕様、国交省大臣認定 |
| 注記 | |
| 型式 | 定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|
| SF-FCS-30-20 | 422,000円 |
|
||||
| SF-FCS-30-30 | 464,000円 |
|
||||
| SF-FCS-30-40 | 518,000円 |
|
||||
| SF-FCS-30-50 | 546,000円 |
|
||||
| SF-FCS-30-60 | 別途見積り |
|
||||
| SF-FCS-30-70 | 別途見積り |
|
||||
| SF-FCS-30-80 | 別途見積り |
|
||||
| SF-FCS-30-90 | 別途見積り |
|
||||
| SF-FCS-30-100 | 別途見積り |
|
||||
| SF-FCS-45-20 | 573,000円 |
|
||||
| SF-FCS-45-30 | 653,000円 |
|
||||
| SF-FCS-45-40 | 714,000円 |
|
||||
| SF-FCS-45-50 | 772,000円 |
|
||||
| SF-FCS-45-60 | 別途見積り |
|
||||
| SF-FCS-45-70 | 別途見積り |
|
||||
| SF-FCS-45-80 | 別途見積り |
|
||||
| SF-FCS-45-90 | 別途見積り |
|
||||
| SF-FCS-45-100 | 別途見積り |
|
||||
| SF-FCS-50-20 | 690,000円 |
|
||||
| SF-FCS-50-30 | 771,000円 |
|
||||
| SF-FCS-50-40 | 844,000円 |
|
||||
| SF-FCS-50-50 | 928,000円 |
|
||||
| SF-FCS-50-60 | 1,144,000円 |
|
||||
| SF-FCS-50-70 | 1,144,000円 |
|
||||
| SF-FCS-50-80 | 1,287,000円 |
|
||||
| SF-FCS-50-90 | 1,287,000円 |
|
||||
| SF-FCS-50-100 | 別途見積り |
|
||||
| SF-FCS-60-20 | 790,000円 |
|
||||
| SF-FCS-60-30 | 879,000円 |
|
||||
| SF-FCS-60-40 | 972,000円 |
|
||||
| SF-FCS-60-50 | 1,022,000円 |
|
||||
| SF-FCS-60-60 | 1,329,000円 |
|
||||
| SF-FCS-60-70 | 1,329,000円 |
|
||||
| SF-FCS-60-80 | 1,514,000円 |
|
||||
| SF-FCS-60-90 | 1,514,000円 |
|
||||
| SF-FCS-60-100 | 別途見積り |
|
製品説明

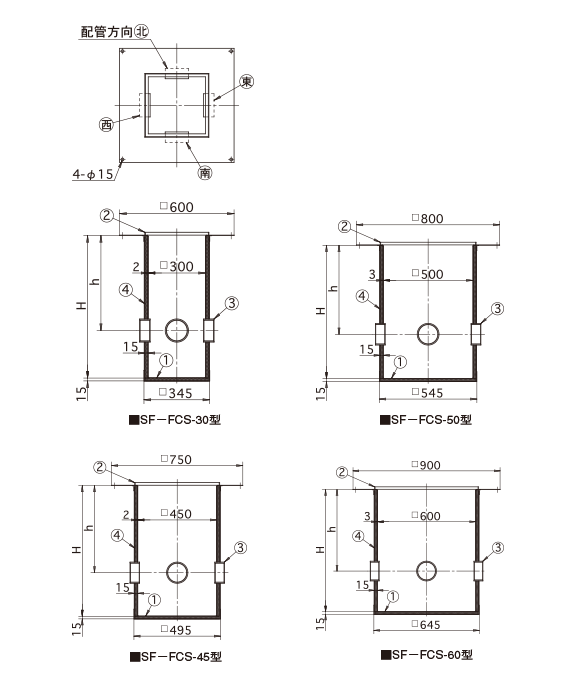

外形寸法図・部品名称表
型式寸法表〔単位mm〕
| 型式 | h | H | 合計重量kg |
|---|---|---|---|
| SF-FCS-30-20 | 200 | 450 | 26.5 |
| SF-FCS-30-30 | 300 | 550 | 30.2 |
| SF-FCS-30-40 | 400 | 650 | 34.0 |
| SF-FCS-30-50 | 500 | 750 | 37.8 |
| SF-FCS-30-60 | 600 | 850 | 41.6 |
| SF-FCS-30-70 | 700 | 950 | 45.4 |
| SF-FCS-30-80 | 800 | 1050 | 49.2 |
| SF-FCS-30-90 | 900 | 1150 | 53.0 |
| SF-FCS-30-100 | 1000 | 1250 | 56.8 |
| SF-FCS-45-20 | 200 | 450 | 39.6 |
| SF-FCS-45-30 | 300 | 550 | 45.0 |
| SF-FCS-45-40 | 400 | 650 | 50.5 |
| SF-FCS-45-50 | 500 | 750 | 55.9 |
| SF-FCS-45-60 | 600 | 850 | 61.4 |
| SF-FCS-45-70 | 700 | 950 | 66.8 |
| SF-FCS-45-80 | 800 | 1050 | 72.3 |
| SF-FCS-45-90 | 900 | 1150 | 77.8 |
| SF-FCS-45-100 | 1000 | 1250 | 83.2 |
| SF-FCS-50-20 | 200 | 450 | 44.2 |
| SF-FCS-50-30 | 300 | 550 | 50.2 |
| SF-FCS-50-40 | 400 | 650 | 56.2 |
| SF-FCS-50-50 | 500 | 750 | 62.3 |
| SF-FCS-50-60 | 600 | 850 | 68.3 |
| SF-FCS-50-70 | 700 | 950 | 74.3 |
| SF-FCS-50-80 | 800 | 1050 | 80.3 |
| SF-FCS-50-90 | 900 | 1150 | 86.3 |
| SF-FCS-50-100 | 1000 | 1250 | 92.3 |
| SF-FCS-60-20 | 200 | 450 | 53.9 |
| SF-FCS-60-30 | 300 | 550 | 61.1 |
| SF-FCS-60-40 | 400 | 650 | 68.2 |
| SF-FCS-60-50 | 500 | 750 | 75.3 |
| SF-FCS-60-60 | 600 | 850 | 82.4 |
| SF-FCS-60-70 | 700 | 950 | 89.5 |
| SF-FCS-60-80 | 800 | 1050 | 96.7 |
| SF-FCS-60-90 | 900 | 1150 | 103.8 |
| SF-FCS-60-100 | 1000 | 1250 | 110.9 |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
| ① | 本体 | SUS304 | |
| ② | 防水層止め | SUS304 | |
| ③ | ソケット | SUS304 | 別途 |
| ④ | 耐火材 | ケイ酸カルシウム |
開閉用具
| 画像 | 品番 | 名称 | 定価 | 承認図 | 備考 |
|---|---|---|---|---|---|
