SF-CASF型
| 品番 | SF-CASF |
|---|---|
| 設置条件 | 床吊 |
| 材質・耐火 | ステンレス製 |
| 導入方式 | その他 |
| 用途 | 吊会所桝 |
| 規格 | |
| 備考 | 耐火仕様、国交省大臣認定（旧BCJ評定品） |
| 注記 |
| 型式 | 定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|
| SF-CASF-30-30 | 別途見積り |
|
||||
| SF-CASF-30-40 | 別途見積り |
|
||||
| SF-CASF-30-50 | 別途見積り |
|
|
|
||
| SF-CASF-30-60 | 別途見積り |
|
||||
| SF-CASF-35-30 | 別途見積り |
|
||||
| SF-CASF-35-40 | 別途見積り |
|
||||
| SF-CASF-35-50 | 別途見積り |
|
|
|
||
| SF-CASF-35-60 | 別途見積り |
|
||||
| SF-CASF-40-30 | 別途見積り |
|
||||
| SF-CASF-40-40 | 別途見積り |
|
|
|
||
| SF-CASF-40-50 | 別途見積り |
|
|
|
||
| SF-CASF-40-60 | 別途見積り |
|
||||
| SF-CASF-45-30 | 別途見積り |
|
|
|
||
| SF-CASF-45-40 | 別途見積り |
|
|
|
||
| SF-CASF-45-50 | 別途見積り |
|
|
|
||
| SF-CASF-45-60 | 別途見積り |
|
||||
| SF-CASF-45-70 | 別途見積り |
|
||||
| SF-CASF-45-80 | 別途見積り |
|
||||
| SF-CASF-45-90 | 別途見積り |
|
||||
| SF-CASF-45-100 | 別途見積り |
|
||||
| SF-CASF-60-30 | 別途見積り |
|
||||
| SF-CASF-60-40 | 別途見積り |
|
||||
| SF-CASF-60-50 | 別途見積り |
|
|
|
||
| SF-CASF-60-60 | 別途見積り |
|
|
|
||
| SF-CASF-60-70 | 別途見積り |
|
||||
| SF-CASF-60-80 | 別途見積り |
|
||||
| SF-CASF-60-90 | 別途見積り |
|
||||
| SF-CASF-60-100 | 別途見積り |
|
製品説明

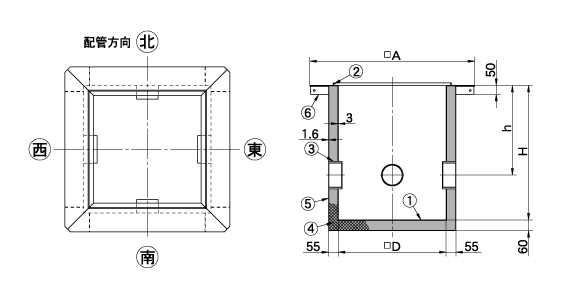

外形寸法図・部品名称表
型式寸法表〔単位mm〕
| 型式 | h | H | 合計重量kg |
|---|---|---|---|
| SF-CASF-30-30 | 300 | 550 | 49 |
| SF-CASF-30-40 | 400 | 650 | 55 |
| SF-CASF-30-50 | 500 | 750 | 62 |
| SF-CASF-30-60 | 600 | 850 | 68 |
| SF-CASF-35-30 | 300 | 550 | 57 |
| SF-CASF-35-40 | 400 | 650 | 64 |
| SF-CASF-35-50 | 500 | 750 | 71 |
| SF-CASF-35-60 | 600 | 850 | 78 |
| SF-CASF-40-30 | 300 | 550 | 65 |
| SF-CASF-40-40 | 400 | 650 | 73 |
| SF-CASF-40-50 | 500 | 750 | 81 |
| SF-CASF-40-60 | 600 | 850 | 89 |
| SF-CASF-45-30 | 300 | 550 | 76 |
| SF-CASF-45-40 | 400 | 650 | 85 |
| SF-CASF-45-50 | 500 | 750 | 94 |
| SF-CASF-45-60 | 600 | 850 | 103 |
| SF-CASF-45-70 | 700 | 950 | 112 |
| SF-CASF-45-80 | 800 | 1050 | 121 |
| SF-CASF-45-90 | 900 | 1150 | 130 |
| SF-CASF-45-100 | 1000 | 1250 | 139 |
| SF-CASF-60-30 | 300 | 550 | 103 |
| SF-CASF-60-40 | 400 | 650 | 114 |
| SF-CASF-60-50 | 500 | 750 | 126 |
| SF-CASF-60-60 | 600 | 850 | 138 |
| SF-CASF-60-70 | 700 | 950 | 149 |
| SF-CASF-60-80 | 800 | 1050 | 161 |
| SF-CASF-60-90 | 900 | 1150 | 173 |
| SF-CASF-60-100 | 1000 | 1250 | 184 |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
| ① | 本体 | SUS304 | |
| ② | 防水層止め | SUS304 | |
| ③ | ソケット | SUS304 | 別途 |
| ④ | 耐火材 | セラミックファイバー | |
| ⑤ | 耐火カバー | SS400 | 防錆塗装(朱色) |
| ⑥ | スペーサー | SS400 | 防錆塗装（朱色） |
