SF-KS1型
| 品番 | SF-KS1 |
|---|---|
| 設置条件 | 床吊 |
| 材質・耐火 | ステンレス製 |
| 導入方式 | その他 |
| 用途 | サンドトラップ |
| 規格 | |
| 備考 | |
| 注記 | |
| 型式 | 定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|
| SF-KS1-18E | 402,000円 |
|
||||
| SF-KS1-25E | 407,000円 |
|
||||
| SF-KS1-35E | 410,000円 |
|
||||
| SF-KS1-50E | 558,000円 |
|
製品説明

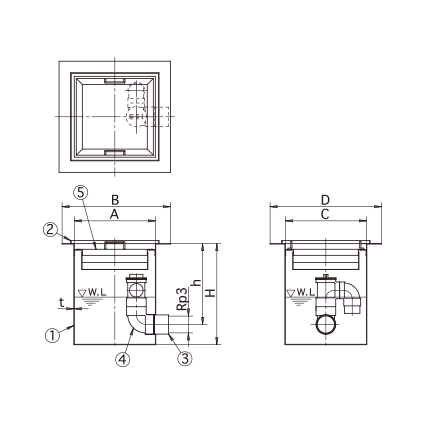

外形寸法図・部品名称表
型式寸法表〔単位mm〕
| 型式 | A | B | C | D | h | H | t | バスケット幅×長さ×高さ | 容量ℓ | 合計重量kg |
|---|---|---|---|---|---|---|---|---|---|---|
| SF-KS1-18E | 300 | 450 | 300 | 450 | 400 | 500 | 2.0 | 220×220×100 | 18 | 25 |
| SF-KS1-25E | 350 | 500 | 350 | 500 | 400 | 500 | 2.0 | 270×270×100 | 25 | 37 |
| SF-KS1-35E | 400 | 550 | 400 | 550 | 400 | 500 | 2.0 | 320×320×100 | 35 | 43 |
| SF-KS1-50E | 500 | 650 | 500 | 650 | 550 | 650 | 3.0 | 420×420×100 | 50 | 51 |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
| ① | 本体 | SUS304 | |
| ② | 防水層止め | SUS304 | |
| ③ | ソケット | SUS304 | |
| ④ | 封水トラップ | 硬質塩化ビニル | |
| ⑤ | バスケット | SUS304 | |
| ⑥ | 耐火材 | ケイ酸カルシウム |
開閉用具
