フランジ型

製品カタログ

品番	フランジ
設置条件	その他
材質・耐火	ステンレス製
導入方式	その他
用途	その他
規格
備考
注記

型式	定価	CAD （DXF）	CAD （DWG）	納まり図	承認図	その他
フランジ　50	59,000円
フランジ　65	77,000円
フランジ　75	86,000円
フランジ　100	95,000円
フランジ　125	116,000円
フランジ　150	142,000円

製品説明

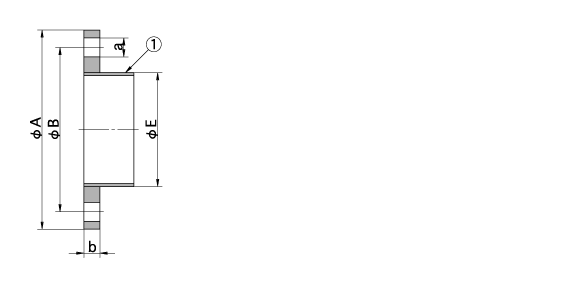

外形寸法図・部品名称表

型式寸法表

型式	呼び	A	B	E	a	b	ボルトサイズ
フランジ　50	50	155	120	60.5	4×φ19	16	M16
フランジ　65	65	175	140	76.3	4×φ19	18	M16
フランジ　75	75	185	150	89.1	8×φ19	18	M16
フランジ　100	100	210	175	114.3	8×φ19	18	M16
フランジ　125	125	250	210	139.8	8×φ23	20	M20
フランジ　150	150	280	240	165.2	8×φ23	22	M20

部品名称表

番号	部品名称	材質	表面処理・備考
①	フランジ	SUS304

開閉用具

画像	品番	名称	定価	承認図	備考
