ソケット型
| 品番 | ソケット |
|---|---|
| 設置条件 | その他 |
| 材質・耐火 | ステンレス製 |
| 導入方式 | その他 |
| 用途 | その他 |
| 規格 | |
| 備考 | |
| 注記 | |
| 型式 | 定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|
| ソケット 50 | 32,000円 | |||||
| ソケット 65 | 40,000円 | |||||
| ソケット 75 | 45,000円 | |||||
| ソケット 100 | 53,000円 | |||||
| ソケット 125 | 101,000円 | |||||
| ソケット 150 | 177,000円 |
製品説明

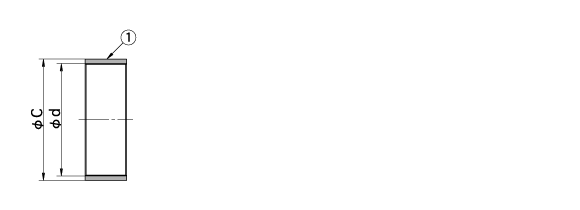

外形寸法図・部品名称表
型式寸法表
| 型式 | 呼び | 呼径 | d | C |
|---|---|---|---|---|
| ソケット 50 | 50 | 2 | 59.6 | 70 |
| ソケット 65 | 65 | 2 1/2 | 75.1 | 87 |
| ソケット 75 | 75 | 3 | 87.8 | 102 |
| ソケット 100 | 100 | 4 | 113.0 | 127 |
| ソケット 125 | 125 | 5 | 138.4 | 154 |
| ソケット 150 | 150 | 6 | 163.8 | 182 |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
| ① | ソケット | SUS304 |
