G-7000-SK型
| 品番 | G-7000-SK |
|---|---|
| 形状 | 角型（正方形） |
| 材質・タイプ | 化粧（鋳鉄製） |
| 外径 | 2000以上 |
| 内径（短手の長さ） | 700～1000未満 |
| 規格 | |
| 備考 | |
| 注記 | |
| 型式 | 定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|
| G-7000-SK-2109 | 414,100円 |
|
|
|
||
| G-7000-SK-2412 | 520,000円 |
|
|
|
製品説明

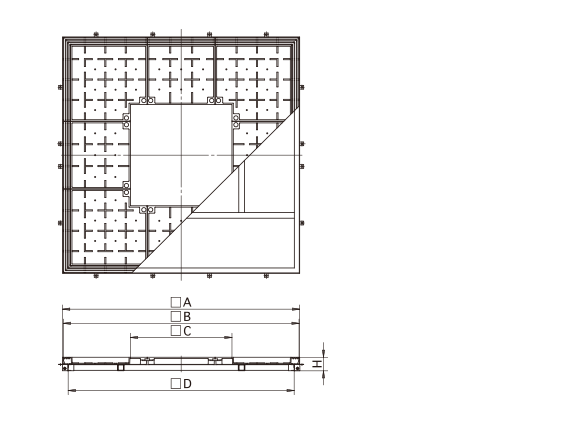

外形寸法図・部品名称表
型式寸法表
| 型式 | A | B | C | D | H | 重量 |
|---|---|---|---|---|---|---|
| G-7000-SK-2109 | 2089 | 2078 | 895 | 1192 | 120 | 314kg |
| G-7000-SK-2412 | 2389 | 2378 | 1195 | 2292 | 170 | 449kg |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
| 本体 | FC200 | 防錆塗装 | |
| 専用固定金具 | SS400 | 亜鉛めっき |
開閉用具
| 画像 | 品番 | 名称 | 定価 | 承認図 | 備考 |
|---|---|---|---|---|---|
