OM-H型
| 品番 | OM-H |
|---|---|
| 種類 | 一般蓋 |
| 蓋形状 | 丸蓋 |
| 枠形状 | 角座 |
| 防水防臭レベル | 非防水 |
| 荷重レベル | レベルD中荷重（敷地内） |
| 規格 | 他 規格 / |
| 備考 | 大阪府型、耐破壊120ｋN（12ｔ敷地内） |
| 注記 | |
| 型式 | 定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|
| OM-45H | 64,100円 |
|
||||
| OM-50H | 88,800円 |
|
||||
| OM-60H | 143,200円 |
|
|
|
製品説明

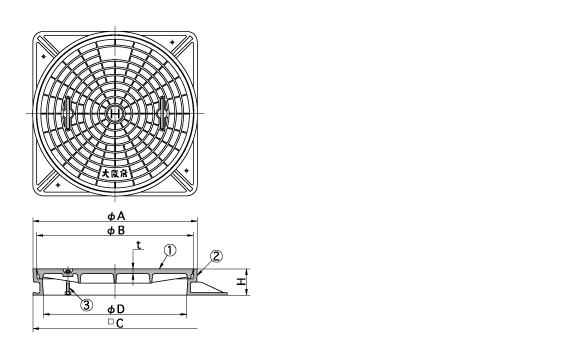

外形寸法図・部品名称表
型式寸法表〔単位mm〕
| 型式 | D | A | B | C | t | H | 把手 | 蓋kg | 合計重量kg |
|---|---|---|---|---|---|---|---|---|---|
| OM-45H | 450 | 513 | 484 | 520 | 15 | 70 | 2 | 23 | 38 |
| OM-50H | 500 | 563 | 534 | 570 | 17 | 70 | 2 | 34 | 56 |
| OM-60H | 600 | 690 | 655 | 688 | 18 | 110 | 2 | 58 | 103 |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
| ① | 蓋 | FC200 | 防錆塗装 |
| ② | 受枠 | FC200 | 防錆塗装 |
| ③ | 把手 | SS400 | 電気亜鉛めっき |
| 鎖 | SS400 | 溶融亜鉛めっき |
開閉用具
| 画像 | 品番 | 名称 | 定価 | 承認図 | 備考 |
|---|---|---|---|---|---|
