G-7000-HCS型

製品カタログ

品番	G-7000-HCS
形状	角型（正方形）
材質・タイプ	鋳鉄製（細目）
外径	1000～1400未満
内径（短手の長さ）	700～1000未満
規格
備考	滑止め模様
注記

型式	定価	CAD （DXF）	CAD （DWG）	納まり図	承認図	その他
G-7000-HCS	88,600円

製品説明

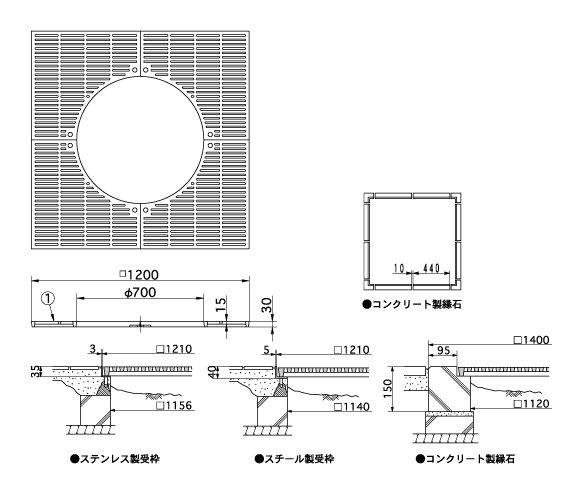

外形寸法図・部品名称表

型式寸法表

型式	重量	縁石重量
G-7000-HCS	84kg	232kg

部品名称表

番号	部品名称	材質	表面処理・備考
①	本体	FC200	防錆塗装
別売	縁石	コンクリート
別売	受枠	SUS304
別売	受枠	SS400	防錆塗装
	専用固定金具	SS400	亜鉛めっき

開閉用具

画像	品番	名称	定価	承認図	備考
