OC型
| 品番 | OC |
|---|---|
| 種類 | 一般蓋 |
| 蓋形状 | 丸蓋 |
| 枠形状 | 角座 |
| 防水防臭レベル | 非防水 |
| 荷重レベル | レベルD中荷重（敷地内） |
| 規格 | 他 規格 / |
| 備考 | 大阪市型、耐破壊60ｋN（6ｔ敷地内） |
| 注記 | |
| 型式 | 定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|
| OC-300 | 37,800円 |
|
||||
| OC-450 | 59,100円 |
|
||||
| OC-600 | 83,200円 |
|
|
|
製品説明

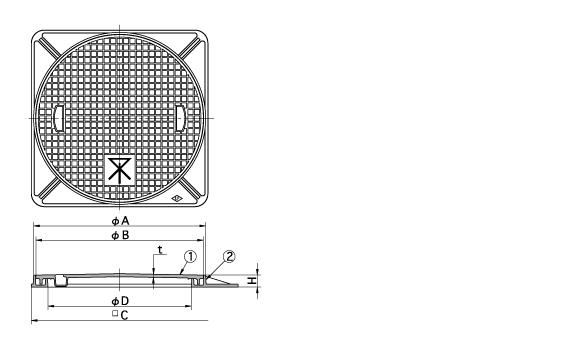

外形寸法図・部品名称表
型式寸法表〔単位mm〕
| 型式 | D | A | B | C | t | H | 把手 | 蓋kg | 合計重量kg |
|---|---|---|---|---|---|---|---|---|---|
| OC-300 | 300 | 410 | 391 | 430 | 8 | 45 | 2 | 13 | 25 |
| OC-450 | 450 | 565 | 546 | 585 | 10 | 47 | 2 | 25 | 46 |
| OC-600 | 600 | 720 | 701 | 740 | 12 | 50 | 2 | 43 | 73 |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
| ① | 蓋 | FC200 | 防錆塗装 |
| ② | 受枠 | FC200 | 防錆塗装 |
| 鎖 | SWRM | 溶融亜鉛めっき |
開閉用具
| 画像 | 品番 | 名称 | 定価 | 承認図 | 備考 |
|---|---|---|---|---|---|
 |
OC型用 | 把手カバー | 4,000円 | Φ450,Φ600用(別売) |
