GSMS21型
| 品番 | GSMS21 |
|---|---|
| 種類 | 樹木保護支柱 |
| 材質 | スチール製 |
| 支柱本数 | ２本 |
| 規格 | |
| 備考 | |
| 注記 |
| 型式 | 定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|
| GSMS21-300 | 133,800円 |
|
|
|
||
| GSMS21-400 | 142,300円 |
|
|
|
||
| GSMS21-500 | 167,600円 |
|
|
|
製品説明

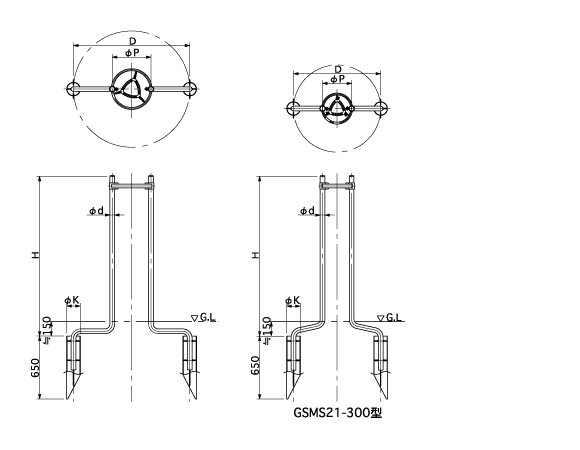

外形寸法図・部品名称表
型式寸法表※桝蓋（グリーンメイト）の外寸は、D寸法を基準に決定してください。
| 型式 | d | D | H | K | P | 桝蓋内寸(最小) | 桝蓋外寸 |
|---|---|---|---|---|---|---|---|
| GSMS21-300 | 48.6 | 900 | 1650 | 140 | 300 | 400 | ※ |
| GSMS21-400 | 48.6 | 1200 | 1650 | 140 | 400 | 500 | ※ |
| GSMS21-500 | 48.6 | 1300 | 1650 | 140 | 500 | 600 | ※ |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
開閉用具
| 画像 | 品番 | 名称 | 定価 | 承認図 | 備考 |
|---|---|---|---|---|---|
