GAMU32型
| 品番 | GAMU32 |
|---|---|
| 種類 | 樹木保護支柱 |
| 材質 | ステンレス製 |
| 支柱本数 | ３本 |
| 規格 | |
| 備考 | |
| 注記 |
| 型式 | 定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|
| GAMU32-300 | 394,700円 |
|
|
|
||
| GAMU32-400 | 410,700円 |
|
|
|
||
| GAMU32-500 | 442,800円 |
|
|
|
||
| GAMU32-600 | 481,700円 |
|
|
|
製品説明

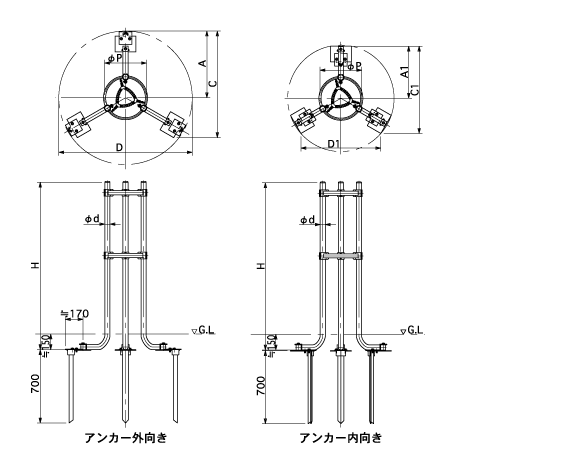

外形寸法図・部品名称表
型式寸法表※桝蓋（グリーンメイト）の外寸は、D,D1,C,C1,A,A1寸法を基準に決定してください。
| 型式 | d | D | D1 | A | A1 | C | C1 | H | P | 桝蓋内寸(最小) | 桝蓋外寸 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| GAMU32-300 | 48.6 | 1175 | 920 | 590 | 450 | 945 | 760 | 1600 | 300 | 400 | ※ |
| GAMU32-400 | 48.6 | 1275 | 1020 | 640 | 500 | 1020 | 835 | 1600 | 400 | 500 | ※ |
| GAMU32-500 | 48.6 | 1375 | 1115 | 690 | 550 | 1085 | 910 | 1600 | 500 | 600 | ※ |
| GAMU32-600 | 48.6 | 1775 | 1510 | 890 | 750 | 1395 | 1210 | 1700 | 600 | 700 | ※ |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
開閉用具
| 画像 | 品番 | 名称 | 定価 | 承認図 | 備考 |
|---|---|---|---|---|---|
