GAMS42型
| 品番 | GAMS42 |
|---|---|
| 種類 | 樹木保護支柱 |
| 材質 | スチール製 |
| 支柱本数 | ４本 |
| 規格 | |
| 備考 | |
| 注記 | |
| 型式 | 定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|
| GAMS42-400 | 184,600円 |
|
|
|
||
| GAMS42-500 | 201,500円 |
|
|
|
||
| GAMS42-600 | 239,800円 |
|
|
|
製品説明

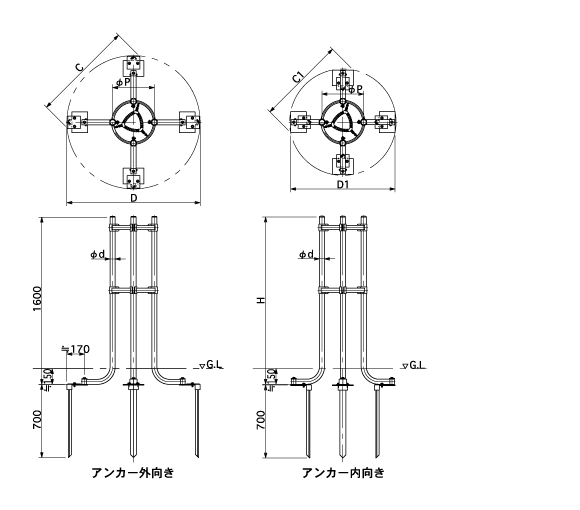

外形寸法図・部品名称表
型式寸法表※桝蓋（グリーンメイト）の外寸は、D,D1,C,C1寸法を基準に決定してください。
| 型式 | d | D | D1 | C | C1 | H | P | 桝蓋内寸(最小) | 桝蓋外寸 |
|---|---|---|---|---|---|---|---|---|---|
| GAMS42-400 | 48.6 | 1275 | 1000 | 975 | 845 | 1600 | 400 | 500 | ※ |
| GAMS42-500 | 48.6 | 1375 | 1100 | 1045 | 920 | 1600 | 500 | 600 | ※ |
| GAMS42-600 | 48.6 | 1775 | 1500 | 1330 | 1200 | 1700 | 600 | 700 | ※ |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
