SF-SSK型
| 品番 | SF-SSK |
|---|---|
| 種類 | 一般蓋 |
| 蓋形状 | 角蓋 |
| 枠形状 | 角座 |
| 防水防臭レベル | 防水防臭 |
| 荷重レベル | レベルD中荷重（敷地内） |
| 規格 | |
| 備考 | ボルト固定、蝶番付、カギ付、耐破壊60ｋN（6ｔ敷地内） |
| 注記 |
| 型式 | 定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|
| SF-45SSK | 139,500円 |
|
|
|
||
| SF-50SSK | 160,800円 |
|
|
|
||
| SF-60SSK | 181,500円 |
|
|
|
||
| SF-75×60SSK | 271,100円 |
|
|
|
||
| SF-75SSK | 335,400円 |
|
|
|
||
| SF-80SSK | 404,600円 |
|
|
|
製品説明

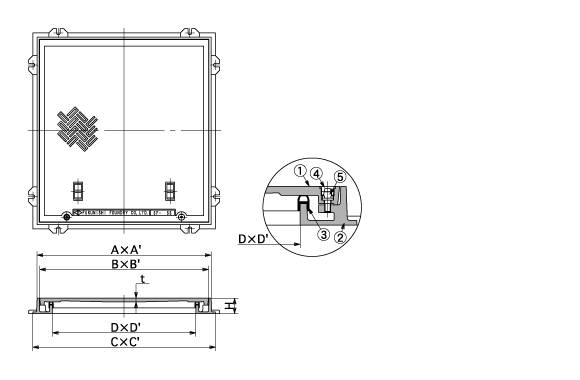

外形寸法図・部品名称表
型式寸法表〔単位mm〕
| 型式 | D×D' | A×A' | B×B' | C×C' | t | H | 把手 | 蓋kg | 合計重量kg |
|---|---|---|---|---|---|---|---|---|---|
| SF-45SSK | 450×450 | 578×634 | 556×603 | 614×670 | 10 | 65 | 1 | 36 | 63 |
| SF-50SSK | 500×500 | 628×684 | 606×653 | 664×720 | 11 | 65 | 1 | 39 | 70 |
| SF-60SSK | 600×600 | 728×784 | 706×753 | 764×820 | 12 | 65 | 2 | 57 | 93 |
| SF-75×60SSK | 750×600 | 878×784 | 856×753 | 914×800 | 13 | 65 | 2 | 71 | 112 |
| SF-75SSK | 750×750 | 878×934 | 856×903 | 914×970 | 14 | 65 | 2 | 88 | 134 |
| SF-80SSK | 800×800 | 928×984 | 906×949 | 964×1020 | 18 | 65 | 2 | 104 | 149 |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
| ① | 蓋 | FC200 | 防錆塗装 |
| ② | 受枠 | FC200 | 防錆塗装 |
| ③ | パッキング | TPE(TPVC) | |
| ④ | 保護キャップ | EPDM | No.H |
| ⑤ | 施錠装置 | SUS304 | キーボルト |
| 締付ボルト | SUS304 | M10×40 |
開閉用具
| 画像 | 品番 | 名称 | 定価 | 承認図 | 備考 |
|---|---|---|---|---|---|
 |
No.1型 | 開閉ハンドル(小) | 1,500円 | □450～□750 | |
 |
No.2型 | 開閉ハンドル(大) | 3,600円 | □800 | |
 |
No.3型 | 把手カバー(小) | 900円 | □450～□750 | |
 |
No.4型 | 把手カバー(大) | 1,100円 | □800 | |
 |
No.5-8型 | 六角レンチ(8mm) | 1,200円 | ||
 |
No.13A型 | 丸形ボックス | 5,600円 | ||
 |
No.H型 | 保護キャップ | 700円 |
