SF-PM型
| 品番 | SF-PM |
|---|---|
| 種類 | 一般蓋 |
| 蓋形状 | 角蓋 |
| 枠形状 | 角座 |
| 防水防臭レベル | 防水防臭 |
| 荷重レベル | レベルD重荷重（敷地内） |
| 規格 | |
| 備考 | ボルト固定、スライド開閉、耐破壊250ｋN（25ｔ敷地内） |
| 注記 | |
| 型式 | 定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|
| SF-60PM | 379,000円 |
|
|
|
||
| SF-75PM | 465,800円 |
|
|
|
||
| SF-60×120PM | 703,800円 |
|
|
|
||
| SF-90PM | 719,500円 |
|
|
|
製品説明

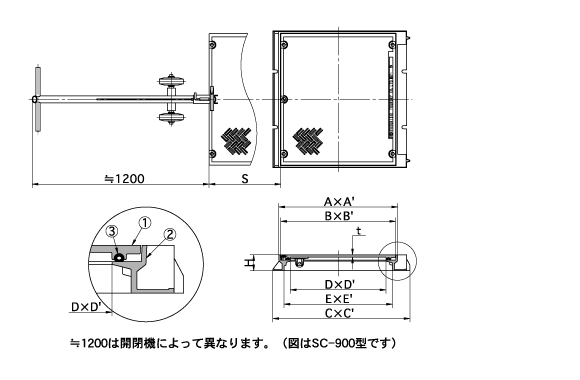

外形寸法図・部品名称表
型式寸法表〔単位mm〕
| 型式 | D×D' | A×A' | B×B' | C×C' | E×E' | t | S | H | 蓋kg | 合計重量kg |
|---|---|---|---|---|---|---|---|---|---|---|
| SF-60PM | 600×600 | 746×850 | 720×824 | 840×858 | 680×680 | 12 | 710 | 100 | 62 | 145 |
| SF-75PM | 750×750 | 877×991 | 851×965 | 970×998 | 810×810 | 14 | 840 | 100 | 82 | 157 |
| SF-60×120PM | 600×1200 | 756×1460 | 720×1424 | 875×1468 | 695×1295 | 15 | 710 | 110 | 132 | 283 |
| SF-90PM | 900×900 | 1056×1160 | 1020×1124 | 1165×1168 | 985×995 | 15 | 1010 | 110 | 139 | 277 |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
| ① | 蓋 | FCD500 | 防錆塗装 |
| ② | 受枠 | FC200 | 防錆塗装 |
| ③ | パッキング | TPE(TPVC) | |
| キャスター | SUS304 | ||
| 締付ボルト | SUS304 | M12×40 | |
| 保護キャップ | EPDM | No.H |
開閉用具
| 画像 | 品番 | 名称 | 定価 | 承認図 | 備考 |
|---|---|---|---|---|---|
 |
No.10-19型 | 六角ボックス(19mm･M12) | 3,300円 | ||
 |
No.24型 | T形開閉ハンドル | 7,500円 | ||
 |
No.25型 | T形開閉ハンドル(スライド用) | 9,700円 | （開閉機使用の場合） | |
 |
No.H型 | 保護キャップ | 700円 | ||
 |
HJ-800型 | 開閉機 | 173,900円 | （別売） | |
 |
SC-900型 | 開閉機 | 130,000円 | （別売） |
