SF-T型
| 品番 | SF-T |
|---|---|
| 種類 | 一般蓋 |
| 蓋形状 | 角蓋 |
| 枠形状 | 角座 |
| 防水防臭レベル | 防水防臭 |
| 荷重レベル | レベルD重荷重（敷地内） |
| 規格 | |
| 備考 | ボルト固定、耐破壊250ｋN（25ｔ敷地内） |
| 注記 | |
| 型式 | 定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|
| SF-T-3 | 別途見積り |
|
||||
| SF-T-6 | 別途見積り |
|
|
|
製品説明

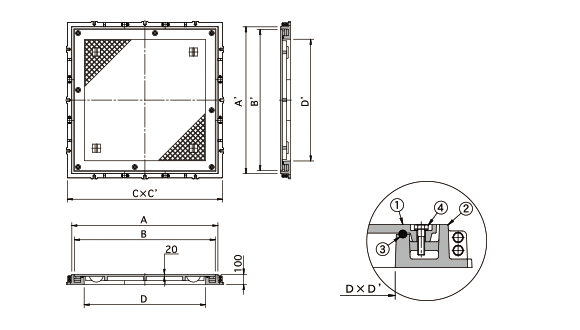

外形寸法図・部品名称表
型式寸法表〔単位mm〕
| 型式 | D×D' | A×A' | B×B' | C×C' | 把手 | 蓋kg | 合計重量kg |
|---|---|---|---|---|---|---|---|
| SF-T-3 | 800×800 | 1044×1044 | 990×990 | 1064×1064 | 4 | 168 | 390 |
| SF-T-6 | 1200×1200 | 1444×1444 | 1390×1390 | 1464×1464 | 4 | 346 | 633 |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
| ① | 蓋 | FCD500 | 防錆塗装 |
| ② | 受枠 | FC200 | 防錆塗装 |
| ③ | パッキング | CR | |
| ④ | 締付ボルト | SUS304 | M16×60 |
開閉用具
| 画像 | 品番 | 名称 | 定価 | 承認図 | 備考 |
|---|---|---|---|---|---|
 |
No.10-24型 | 六角ボックス(24mm･M16) | 5,700円 |
