GMR-SZBW型
| 品番 | GMR-SZBW |
|---|---|
| 形状 | 丸型 |
| 材質・タイプ | 化粧（スチール製） |
| 外径 | フリーサイズ（化粧タイプ） |
| 内径（短手の長さ） | フリーサイズ（化粧タイプ） |
| 規格 | |
| 備考 | ●カタログ寸法以外の製品も製作いたします。 |
| 注記 |
| 型式 | 定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|
| GMR-SZBW-1240 | 266,400円 |
|
|
|
|
|
| GMR-SZBW-1560 | 346,800円 |
|
|
|
|
|
| GMR-SZBW-1880 | 429,700円 |
|
|
|
|
|
| GMR-SZBW-2080 | 512,500円 |
|
|
|
|
製品説明

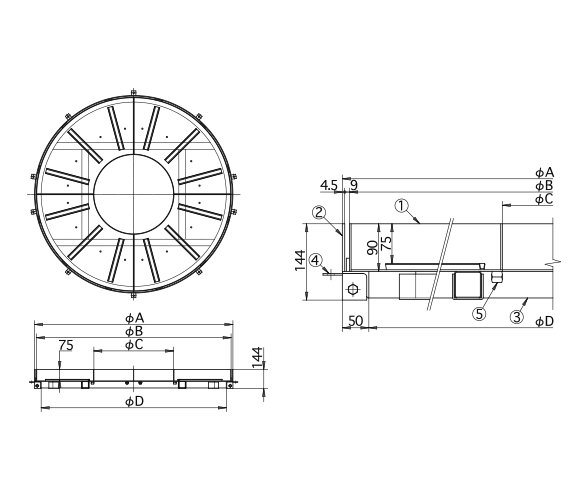

外形寸法図・部品名称表
型式寸法表〔単位mm〕
| 型式 | A | B | C | D | 蓋kg | 計kg | 充填時蓋kg |
|---|---|---|---|---|---|---|---|
| GMR-SZBW-1240 | 1194 | 1182 | 1094 | 400 | 13 | 83 | 53 |
| GMR-SZBW-1560 | 1494 | 1482 | 1394 | 600 | 17 | 107 | 77 |
| GMR-SZBW-1880 | 1794 | 1782 | 1694 | 800 | 22 | 135 | 106 |
| GMR-SZBW-2080 | 1994 | 1982 | 1894 | 800 | 27 | 160 | 136 |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
| ① | 蓋 | SS400 | 溶融亜鉛めっき |
| ② | 受枠 | SS400 | 溶融亜鉛めっき |
| ③ | 受枠補強材 | SS400 | 溶融亜鉛めっき |
| ④ | アンカー | SS400 | 溶融亜鉛めっき |
| ⑤ | 長ナット | SUS304 | M12 |
