GMR-SZEW型
| 品番 | GMR-SZEW |
|---|---|
| 形状 | 丸型 |
| 材質・タイプ | 化粧（スチール製） |
| 外径 | フリーサイズ（化粧タイプ） |
| 内径（短手の長さ） | フリーサイズ（化粧タイプ） |
| 規格 | |
| 備考 | ●カタログ寸法以外の製品も製作いたします。 |
| 注記 |
| 型式 | 定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|
| GMR-SZEW-1240 | 227,900円 |
|
|
|
|
|
| GMR-SZEW-1560 | 299,400円 |
|
|
|
|
|
| GMR-SZEW-1880 | 384,700円 |
|
|
|
|
|
| GMR-SZEW-2080 | 454,200円 |
|
|
|
|
製品説明

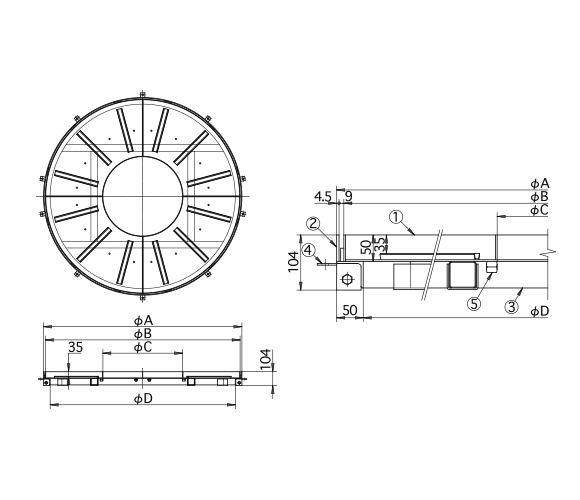

外形寸法図・部品名称表
型式寸法表〔単位mm〕
型式
|
A | B | C | D | 蓋kg | 計kg | 充填時蓋kg |
|---|---|---|---|---|---|---|---|
| GMR-SZEW-1240 | 1194 | 1182 | 1094 | 400 | 10 | 66 | 32 |
| GMR-SZEW-1560 | 1494 | 1482 | 1394 | 600 | 14 | 88 | 46 |
| GMR-SZEW-1880 | 1794 | 1782 | 1694 | 800 | 19 | 115 | 63 |
| GMR-SZEW-2080 | 1994 | 1982 | 1894 | 800 | 23 | 135 | 81 |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
| ① | 蓋 | SS400 | 溶融亜鉛めっき |
| ② | 受枠 | SS400 | 溶融亜鉛めっき |
| ③ | 受枠補強材 | SS400 | 溶融亜鉛めっき |
| ④ | アンカー | SS400 | 溶融亜鉛めっき |
| ⑤ | 長ナット | SUS304 | M12 |
