G10-GUB型

製品カタログ

品番	G10-GUB
種類	化粧用側溝
蓋材質	ステンレス製
蓋主材	フラットバー
用途	Ｕ字側溝用
荷重レベル	レベルD　T-2　（2ｔ敷地内）
規格
備考	U字側溝、中央型、ステンレス製蓋、T-2
注記	・定価は、蓋、受枠共に１ｍあたりの金額です。

型式	定価	内　蓋定価	内　枠定価	CAD （DXF）	CAD （DWG）	納まり図	承認図	その他
G10-15GUB	69,100円	22,400円	46,700円
G10-18GUB	72,400円	22,400円	50,000円
G10-24GUB	78,900円	22,400円	56,500円
G10-30GUB	84,900円	22,400円	62,500円

製品説明

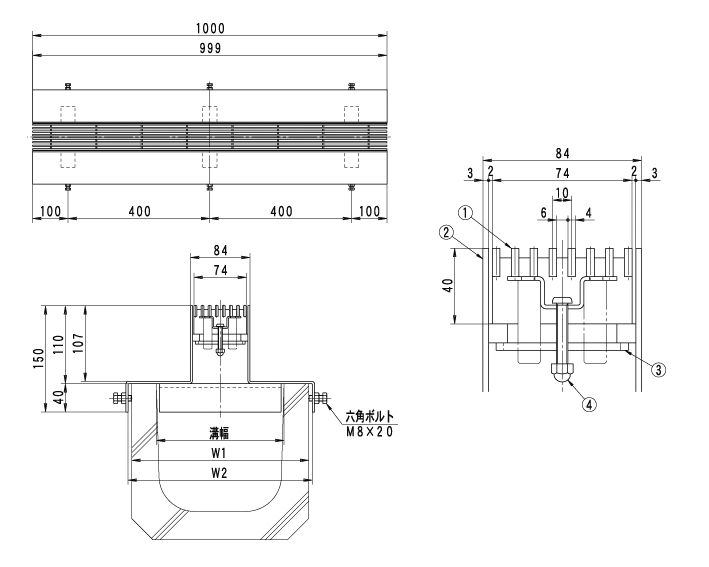

外形寸法図・部品名称表

型式寸法表〔単位mm〕

型式	溝幅	W1	W2	蓋kg	計kg
G10-15GUB	150	210	220	4.5	17.9
G10-18GUB	180	250	260	4.5	19.1
G10-24GUB	240	330	340	4.5	21.6
G10-30GUB	300	400	410	4.5	23.8

部品名称表

番号	部品名称	材質	表面処理・備考
①	グレーチング	SUS304
②	受枠	SUS304
③	固定金具	SUS304
④	締付ボルト	SUS304

開閉用具

画像	品番	名称	定価	承認図	備考
	No.34型	開閉ハンドル	4,400円		（別売）
	No.5-4型	六角ドライバー	1,200円		（別売）
