G10-GUC型
品番 | G10-GUC |
---|---|
種類 | 化粧用側溝 |
蓋材質 | ステンレス製 |
蓋主材 | フラットバー |
用途 | U字側溝用 |
荷重レベル | レベルD T-14 (14t敷地内) |
規格 | |
備考 | U字側溝、中央型、ステンレス製蓋、T-14 |
注記 | ・定価は、蓋、受枠共に1mあたりの金額です。 |
型式 | 定価 | 内 蓋定価 | 内 枠定価 | CAD (DXF) |
CAD (DWG) |
納まり図 | 承認図 | その他 |
---|---|---|---|---|---|---|---|---|
G10-15GUC | 90,400円 | 23,800円 | 66,600円 |
|
|
|
|
|
G10-18GUC | 95,100円 | 23,800円 | 71,300円 |
|
|
|
|
|
G10-24GUC | 104,900円 | 23,800円 | 81,100円 |
|
|
|
|
|
G10-30GUC | 113,300円 | 23,800円 | 89,500円 |
|
|
|
|
製品説明

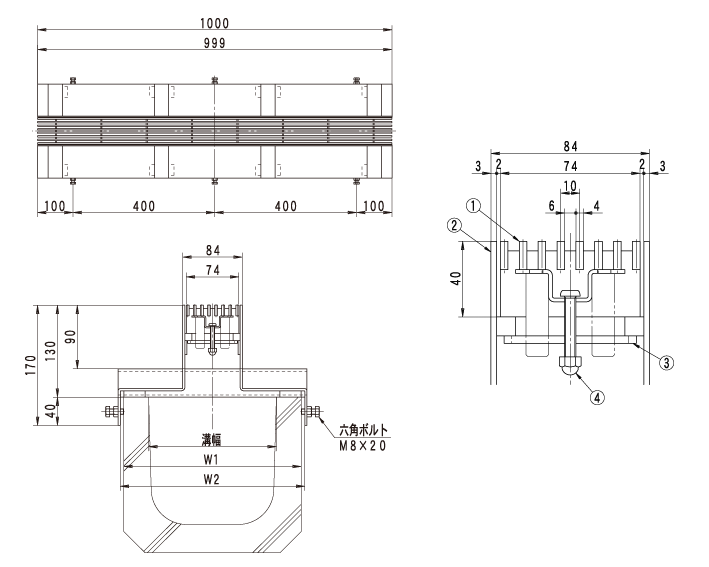

外形寸法図・部品名称表

型式寸法表〔単位mm〕
型式
|
溝幅 | W1 | W2 | 蓋kg | 計kg |
---|---|---|---|---|---|
G10-15GUC | 150 | 210 | 220 | 4.5 | 22.0 |
G10-18GUC | 180 | 250 | 260 | 4.5 | 23.5 |
G10-24GUC | 240 | 330 | 340 | 4.5 | 26.6 |
G10-30GUC | 300 | 400 | 410 | 4.5 | 29.2 |
部品名称表
番号 | 部品名称 | 材質 | 表面処理・備考 |
---|---|---|---|
① | グレーチング | SUS304 | |
② | 受枠 | SUS304 | |
③ | 固定金具 | SUS304 | |
④ | 締付ボルト | SUS304 |
開閉用具
画像 | 品番 | 名称 | 定価 | 承認図 | 備考 |
---|---|---|---|---|---|
![]() |
No.34型 | 開閉ハンドル | 4,400円 | (別売) | |
![]() |
No.5-4型 | 六角ドライバー | 1,200円 | (別売) |
