G10-GUB-T型
| 品番 | G10-GUB-T |
|---|---|
| 種類 | 化粧用側溝 |
| 蓋材質 | ステンレス製 |
| 蓋主材 | フラットバー |
| 用途 | Ｕ字側溝用 |
| 荷重レベル | レベルD T-2 （2ｔ敷地内） |
| 規格 | |
| 備考 | U字側溝、境界型、ステンレス製蓋、T-2 |
| 注記 | ・定価は、蓋、受枠共に１ｍあたりの金額です。 |
| 型式 | 定価 | 内 蓋定価 | 内 枠定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|---|---|
| G10-15GUB-T | 69,800円 | 22,400円 | 47,400円 |
|
|
|
|
|
| G10-18GUB-T | 73,800円 | 22,400円 | 51,400円 |
|
|
|
|
|
| G10-24GUB-T | 83,100円 | 22,400円 | 60,700円 |
|
|
|
|
|
| G10-30GUB-T | 89,100円 | 22,400円 | 66,700円 |
|
|
|
|
製品説明

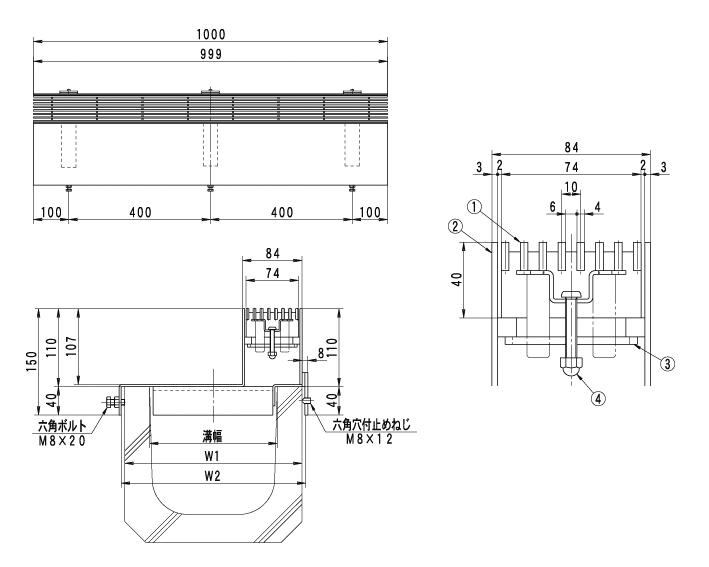

外形寸法図・部品名称表
型式寸法表〔単位mm〕
| 型式 | 溝幅 | W1 | W2 | 蓋kg | 計kg |
|---|---|---|---|---|---|
| G10-15GUB-T | 150 | 210 | 219 | 4.5 | 20.2 |
| G10-18GUB-T | 180 | 250 | 259 | 4.5 | 21.5 |
| G10-24GUB-T | 240 | 330 | 339 | 4.5 | 24.0 |
| G10-30GUB-T | 300 | 400 | 409 | 4.5 | 26.2 |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
| ① | グレーチング | SUS304 | |
| ② | 受枠 | SUS304 | |
| ③ | 固定金具 | SUS304 | |
| ④ | 締付ボルト | SUS304 |
開閉用具
| 画像 | 品番 | 名称 | 定価 | 承認図 | 備考 |
|---|---|---|---|---|---|
 |
No.34型 | 開閉ハンドル | 4,400円 | （別売） | |
 |
No.5-4型 | 六角ドライバー | 1,200円 | （別売） |
