G10-GGB型
| 品番 | G10-GGB |
|---|---|
| 種類 | 化粧用側溝 |
| 蓋材質 | ステンレス製 |
| 蓋主材 | フラットバー |
| 用途 | （現場打ち）側溝用 |
| 荷重レベル | レベルD T-2 （2ｔ敷地内） |
| 規格 | |
| 備考 | 現場打ち側溝、中央型、ステンレス製蓋、T-2 |
| 注記 | ・定価は、蓋、受枠共に１ｍあたりの金額です。 |
| 型式 | 定価 | 内 蓋定価 | 内 枠定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|---|---|
| G10-15GGB | 66,900円 | 22,400円 | 44,500円 |
|
|
|
|
|
| G10-20GGB | 70,700円 | 22,400円 | 48,300円 |
|
|
|
|
|
| G10-25GGB | 75,100円 | 22,400円 | 52,700円 |
|
|
|
|
|
| G10-30GGB | 79,300円 | 22,400円 | 56,900円 |
|
|
|
|
製品説明

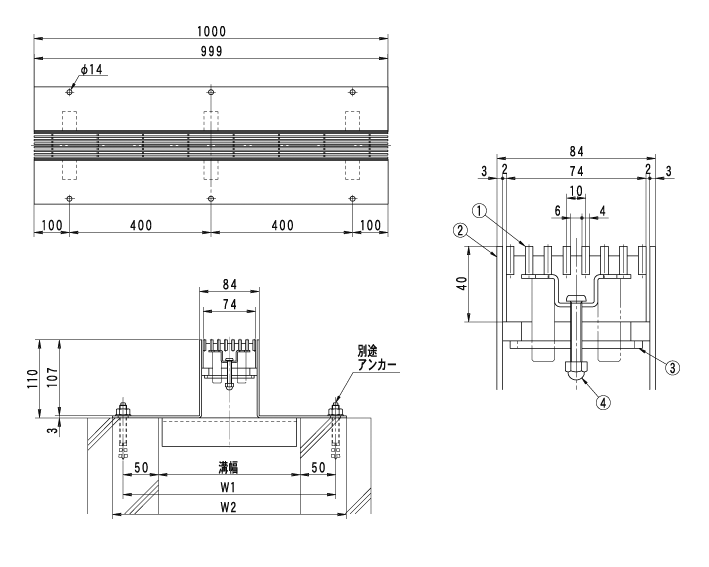

外形寸法図・部品名称表
型式寸法表〔単位mm〕
| 型式 | 溝幅 | W1 | W2 | 蓋kg | 計kg |
|---|---|---|---|---|---|
| G10-15GGB | 150 | 250 | 280 | 4.5 | 17.3 |
| G10-20GGB | 200 | 300 | 330 | 4.5 | 18.9 |
| G10-25GGB | 250 | 350 | 380 | 4.5 | 20.6 |
| G10-30GGB | 300 | 400 | 430 | 4.5 | 22.3 |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
| ① | グレーチング | SUS304 | |
| ② | 受枠 | SUS304 | |
| ③ | 固定金具 | SUS304 | |
| ④ | 締付ボルト | SUS304 |
開閉用具
| 画像 | 品番 | 名称 | 定価 | 承認図 | 備考 |
|---|---|---|---|---|---|
 |
No.34型 | 開閉ハンドル | 4,400円 | （別売） | |
 |
No.5-4型 | 六角ドライバー | 1,200円 | （別売） |
