G00-NEGSW型
| 品番 | G00-NEGSW |
|---|---|
| 種類 | 化粧用側溝 |
| 蓋材質 | ステンレス製 |
| 蓋主材 | フラットバー |
| 用途 | （現場打ち）側溝用 |
| 荷重レベル | 歩行用 |
| 規格 | |
| 備考 | 磁器タイル用、スリットなし、歩行用 |
| 注記 | ・定価は、蓋、受枠共に１ｍあたりの金額です。 |
| 型式 | 定価 | 内 蓋定価 | 内 枠定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|---|---|
| G00-15NEGSW | 73,400円 | 57,200円 | 16,200円 |
|
|
|
|
|
| G00-20NEGSW | 80,600円 | 64,400円 | 16,200円 |
|
|
|
|
|
| G00-25NEGSW | 87,700円 | 71,500円 | 16,200円 |
|
|
|
|
|
| G00-30NEGSW | 94,900円 | 78,700円 | 16,200円 |
|
|
|
|
製品説明

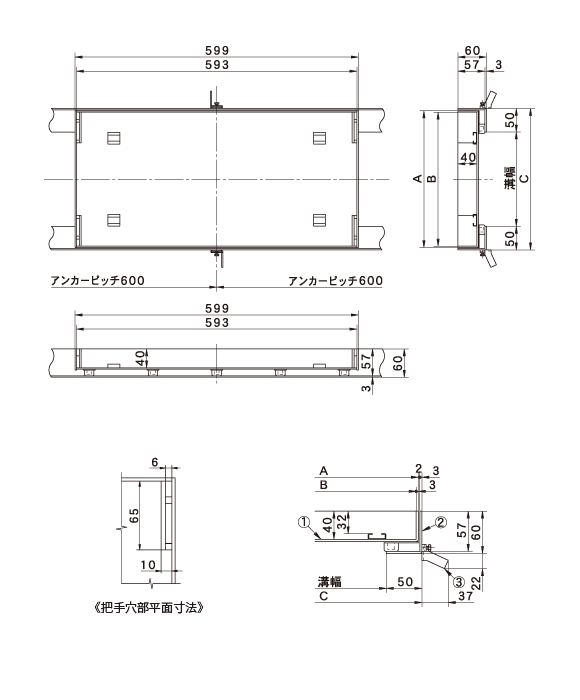

外形寸法図・部品名称表
型式寸法表
| 型式 | 適用溝幅 | A | B | C | 重量(kg) | 充填時蓋 |
|---|---|---|---|---|---|---|
| G00-15NEGSW | 150用 | 240 | 234 | 250 | 5.4 | 20.1 |
| G00-20NEGSW | 200用 | 290 | 284 | 300 | 6.2 | 24.1 |
| G00-25NEGSW | 250用 | 340 | 334 | 350 | 7.0 | 27.9 |
| G00-30NEGSW | 300用 | 390 | 384 | 400 | 7.8 | 31.9 |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
| ① | 蓋 | SUS304 | |
| ② | 受枠 | SUS304 | |
| ③ | アンカー | SPCC |
開閉用具
| 画像 | 品番 | 名称 | 定価 | 承認図 | 備考 |
|---|---|---|---|---|---|
 |
No.34型 | 開閉ハンドル | 4,400円 | （別売） |
