G00-NBGSW型
| 品番 | G00-NBGSW |
|---|---|
| 種類 | 化粧用側溝 |
| 蓋材質 | ステンレス製 |
| 蓋主材 | フラットバー |
| 用途 | （現場打ち）側溝用 |
| 荷重レベル | 歩行用 |
| 規格 | |
| 備考 | インターロッキングブロック用、スリットなし、歩行用 |
| 注記 | ・定価は、蓋、受枠共に１ｍあたりの金額です。 |
| 型式 | 定価 | 内 蓋定価 | 内 枠定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|---|---|
| G00-15NBGSW | 88,800円 | 59,500円 | 29,300円 |
|
|
|
|
|
| G00-20NBGSW | 96,000円 | 66,700円 | 29,300円 |
|
|
|
|
|
| G00-25NBGSW | 103,100円 | 73,800円 | 29,300円 |
|
|
|
|
|
| G00-30NBGSW | 110,300円 | 81,000円 | 29,300円 |
|
|
|
|
製品説明

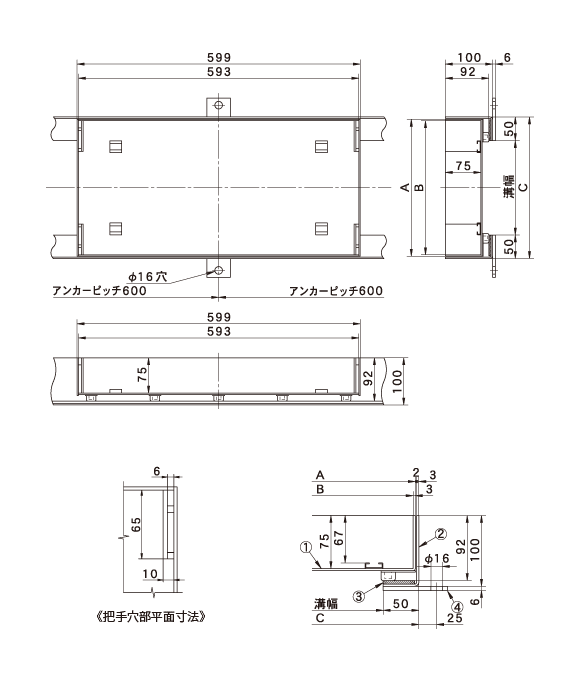

外形寸法図・部品名称表
型式寸法表
| 型式 | 適用溝幅 | A | B | C | 重量(kg) | 充填時蓋 |
|---|---|---|---|---|---|---|
| G00-15NBGSW | 150用 | 240 | 234 | 250 | 7.2 | 34.7 |
| G00-20NBGSW | 200用 | 290 | 284 | 300 | 8.1 | 41.4 |
| G00-25NBGSW | 250用 | 340 | 334 | 350 | 9.0 | 48.2 |
| G00-30NBGSW | 300用 | 390 | 384 | 400 | 9.9 | 55.0 |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
| ① | 蓋 | SUS304 | |
| ② | 受枠 | SUS304 | |
| ③ | クッションゴム | ||
| ④ | アンカー | SUS304 |
開閉用具
| 画像 | 品番 | 名称 | 定価 | 承認図 | 備考 |
|---|---|---|---|---|---|
 |
No.34型 | 開閉ハンドル | 4,400円 | （別売） |
