G00-NBGSB型

製品カタログ

品番	G00-NBGSB
種類	化粧用側溝
蓋材質	ステンレス製
蓋主材	フラットバー
用途	（現場打ち）側溝用
荷重レベル	レベルD　T-2　（2ｔ敷地内）
規格
備考	インターロッキングブロック用、スリットなし、Ｔ－２
注記	・定価は、蓋、受枠共に１ｍあたりの金額です。

型式	定価	内　蓋定価	内　枠定価	CAD （DXF）	CAD （DWG）	納まり図	承認図	その他
G00-15NBGSB	98,100円	68,800円	29,300円
G00-20NBGSB	106,100円	76,800円	29,300円
G00-25NBGSB	111,900円	82,600円	29,300円
G00-30NBGSB	120,600円	91,300円	29,300円

製品説明

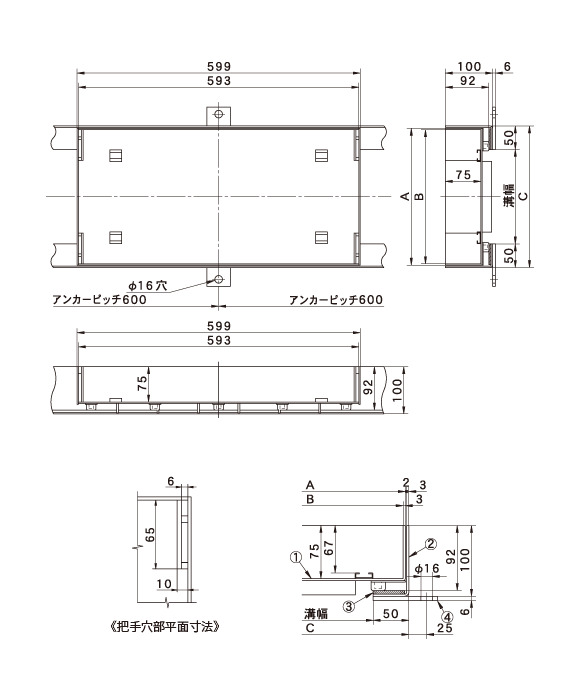

外形寸法図・部品名称表

型式寸法表

型式	適用溝幅	A	B	C	重量(kg)	充填時蓋
G00-15NBGSB	150用	240	234	250	7.7	35.2
G00-20NBGSB	200用	290	284	300	8.8	42.2
G00-25NBGSB	250用	340	334	350	10.1	49.4
G00-30NBGSB	300用	390	384	400	11.7	56.8

部品名称表

番号	部品名称	材質	表面処理・備考
①	蓋	SUS304
②	受枠	SUS304
③	クッションゴム
④	アンカー	SUS304

開閉用具

画像	品番	名称	定価	承認図	備考
	No.34型	開閉ハンドル	4,400円		（別売）
