SF-GWAER型
| 品番 | SF-GWAER |
|---|---|
| 種類 | 一般蓋 |
| 蓋形状 | 丸蓋 |
| 枠形状 | 丸座 |
| 防水防臭レベル | 非防水 |
| 荷重レベル | レベルA （25ｔ車道） |
| 規格 | |
| 備考 | 飛散防止装置付、施錠付き、細目、耐破壊700ｋN（25ｔ車道） |
| 注記 |
| 型式 | 定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|
| SF-60GWAER | 別途見積り | |||||
| SF-75GWAER | 別途見積り |
製品説明

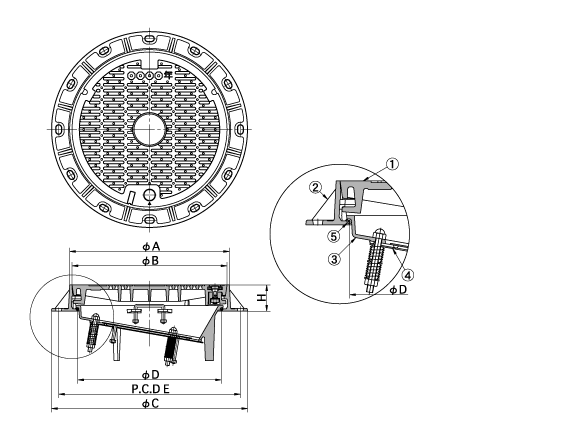

外形寸法図・部品名称表
型式寸法表〔単位mm〕
| 型式 | D | A | B | C | E | H | 蓋kg | 合計重量kg |
|---|---|---|---|---|---|---|---|---|
| SF-60GWAER | 600 | 668 | 648 | 820 | 760 | 110 | 47 | 112 |
| SF-75GWAER | 750 | 818 | 798 | 970 | 910 | 110 | 64 | 145 |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
| ① | 蓋 | FCD700 | 防錆塗装 |
| ② | 受枠 | FCD600 | 防錆塗装 |
| ③ | 弁装置本体 | FCD500 | 溶融亜鉛めっき |
| ④ | 吸排気弁 | SUS304 | |
| ⑤ | パッキング | EPDM | |
| 施錠装置 | FCD600 | 防錆塗装 | |
| キャップ | EPDM |
開閉用具
| 画像 | 品番 | 名称 | 定価 | 承認図 | 備考 |
|---|---|---|---|---|---|
 |
No.8型 | 開閉ハンドル(カギ形) | 2,600円 | ||
 |
PH-1型 | 開閉ハンドル | 22,000円 | （別売） |
