G00-NBGPB型
| 品番 | G00-NBGPB |
|---|---|
| 種類 | 化粧用側溝 |
| 蓋材質 | ステンレス製 |
| 蓋主材 | フラットバー |
| 用途 | （現場打ち）側溝用 |
| 荷重レベル | レベルD T-2 （2ｔ敷地内） |
| 規格 | |
| 備考 | インターロッキングブロック用、スリット無し、T-2 |
| 注記 | ・定価は、蓋、受枠共の金額です。 |
| 型式 | 定価 | 内 蓋定価 | 内 枠定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|---|---|
| G00-30NBGPB | 96,700円 | 57,900円 | 38,800円 |
|
|
|
|
|
| G00-45NBGPB | 133,800円 | 84,600円 | 49,200円 |
|
|
|
|
|
| G00-60NBGPB | 193,900円 | 134,100円 | 59,800円 |
|
|
|
|
製品説明

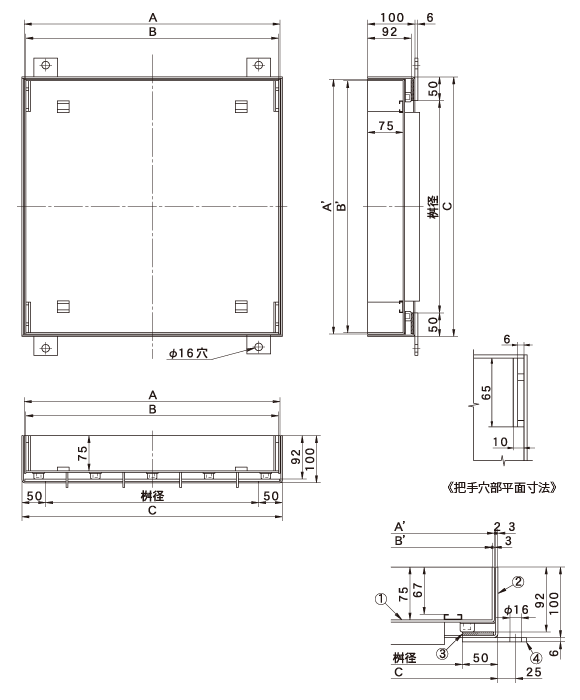

外形寸法図・部品名称表
型式寸法表〔単位mm〕
| 型式 | 適用桝径 | A×A' | B×B' | C | 蓋kg | 充填時蓋kg |
|---|---|---|---|---|---|---|
| G00-30NBGPB | 300用 | 390×390 | 384×384 | 400 | 8.3 | 37.6 |
| G00-45NBGPB | 450用 | 540×540 | 534×534 | 550 | 14.5 | 71.0 |
| G00-60NBGPB | 600用 | 690×690 | 684×684 | 700 | 23.9 | 123.9 |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
| ① | 蓋 | SUS304 | |
| ② | 受枠 | SUS304 | |
| ③ | クッションゴム | ||
| ④ | アンカー | SUS304 |
開閉用具
| 画像 | 品番 | 名称 | 定価 | 承認図 | 備考 |
|---|---|---|---|---|---|
 |
No.34型 | 開閉ハンドル | 4,400円 | （別売） |
