FUENC型
| 品番 | FUENC |
|---|---|
| 種類 | グレーチング |
| 蓋材質 | スチール製 |
| 蓋主材 | Ｉバー |
| 用途 | Ｕ字側溝用 |
| 荷重レベル | レベルD T-14 （14ｔ敷地内） |
| 規格 | |
| 備考 | 細目、強力滑止、T-14 |
| 注記 | ・定価は、蓋１ｍあたりの金額です。 |
| 型式 | 定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|
| FUENC-2515 | 12,900円 |
|
||||
| FUENC-2518 | 14,300円 |
|
||||
| FUENC-2520 | 15,500円 |
|
||||
| FUENC-2524 | 17,000円 |
|
||||
| FUENC-3230 | 22,600円 |
|
||||
| FUENC-3836 | 28,700円 |
|
||||
| FUENC-4445 | 42,200円 |
|
製品説明

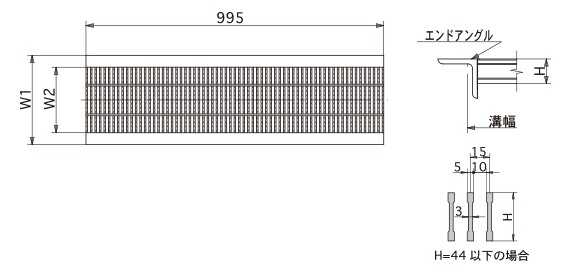

外形寸法図・部品名称表
型式寸法表〔単位mm〕
| 型式 | 溝幅 | W1 | W2 | H | アングル | 蓋kg |
|---|---|---|---|---|---|---|
| FUENC-2515 | 150 | 210 | 130 | 25 | L5×40 | 13.2 |
| FUENC-2518 | 180 | 240 | 160 | 25 | L5×40 | 14.8 |
| FUENC-2520 | 200 | 260 | 180 | 25 | L5×40 | 15.8 |
| FUENC-2524 | 240 | 300 | 220 | 25 | L5×40 | 17.9 |
| FUENC-3230 | 300 | 360 | 280 | 32 | L5×40 | 25.1 |
| FUENC-3836 | 360 | 420 | 340 | 38 | L5×40 | 33.3 |
| FUENC-4445 | 450 | 525 | 425 | 44 | L6×50 | 48.0 |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
| ① | 蓋 | SS400 | 溶融亜鉛めっき |
開閉用具
| 画像 | 品番 | 名称 | 定価 | 承認図 | 備考 |
|---|---|---|---|---|---|
 |
No.34型 | 開閉ハンドル | 4,400円 | （別売） |
