止水栓・量水器兼用型
| 品番 | 止水栓・量水器兼用型 |
|---|---|
| 種類 | 散水栓 |
| 材質 | 鋳鉄製 |
| 用途 | その他 |
| 規格 | |
| 備考 | |
| 注記 | |
| 型式 | 定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|
| 小型 | 19,200円 |
|
||||
| 中型 | 25,500円 |
|
製品説明

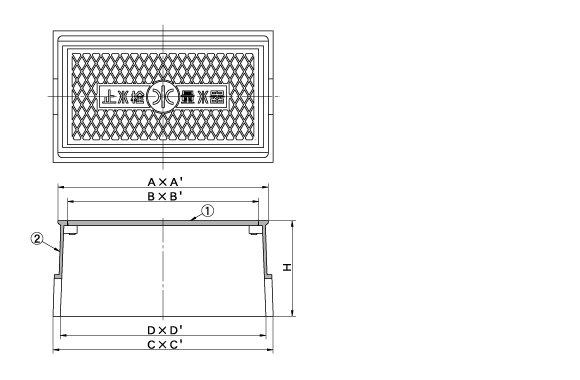

外形寸法図・部品名称表
型式寸法表
| 型式 | 使用区分 | D | D’ | A | A’ | B | B’ | C | C’ | H | 合計重量kg |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 小型 | 13～20㎜用 | 377 | 211 | 374 | 214 | 344 | 179 | 395 | 230 | 160 | 10.0 |
| 中型 | 25㎜用 | 457 | 253 | 440 | 230 | 408 | 199 | 478 | 272 | 170 | 13.0 |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
| ① | 蓋 | FC200 | 防錆塗装 |
| ② | 受枠 | FC200 | 防錆塗装 |
| ③ | 鎖 | SWRM | 溶融亜鉛めっき |
開閉用具
| 画像 | 品番 | 名称 | 定価 | 承認図 | 備考 |
|---|---|---|---|---|---|
