SF-N20K型
| 品番 | SF-N20K |
|---|---|
| 種類 | 一般蓋 |
| 蓋形状 | 角蓋 |
| 枠形状 | 角座 |
| 防水防臭レベル | 防水防臭 |
| 荷重レベル | レベルD重荷重（敷地内） |
| 規格 | |
| 備考 | ボルト固定、蝶番付、耐破壊200ｋN（20ｔ敷地内） |
| 注記 | |
| 型式 | 定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|
| SF-N20K-8 | 189,900円 | |||||
| SF-N20K-12 | 367,000円 |
製品説明

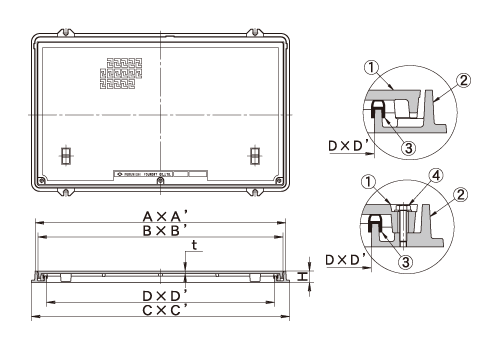

外形寸法図・部品名称表
型式寸法表
| 型式 | D×D' | A×A' | B×B' | C×C' | t | H | 把手 | 蓋kg | 合計重量kg |
|---|---|---|---|---|---|---|---|---|---|
| SF-N20K-8 | 800×400 | 920×580 | 896×543 | 960×620 | 10.5 | 60 | 2 | 54 | 91 |
| SF-N20K-12 | 1205×605 | 1325×795 | 1296×755 | 1365×835 | 16.5 | 60 | 2 | 122 | 182 |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
| ① | 蓋 | FCD500 | 防錆塗装 |
| ② | 受枠 | FC200 | 防錆塗装 |
| ③ | パッキング | TPE（TPVC） | |
| ④ | 締付ボルト | SUS304 | M10×45 |
開閉用具
| 画像 | 品番 | 名称 | 定価 | 承認図 | 備考 |
|---|---|---|---|---|---|
 |
No.1型 | 開閉ハンドル(小) | 1,500円 | （800×400） | |
 |
No.2型 | 開閉ハンドル(大) | 3,600円 | （1200×600） | |
 |
No.10-17型 | 六角ボックス(17mm･M10) | 2,900円 | ||
 |
No.3型 | 把手カバー(小) | 900円 | （800×400） | |
 |
No.4型 | 把手カバー(大) | 1,100円 | （1200×600） |
