SF-CBL-1型
| 品番 | SF-CBL-1 |
|---|---|
| 種類 | 化粧（ﾌﾞﾛｯｸ・石張） |
| 蓋形状 | 丸蓋 |
| 枠形状 | 角座 |
| 防水防臭レベル | 防水防臭 |
| 荷重レベル | レベルD中荷重（敷地内） |
| 規格 | |
| 備考 | ステン目地、耐破壊60ｋN（6ｔ敷地内） |
| 注記 |
| 型式 | 定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|
| SF-45CBL-1 | 159,300円 |
|
|
|
||
| SF-60CBL-1 | 195,700円 |
|
|
|
製品説明

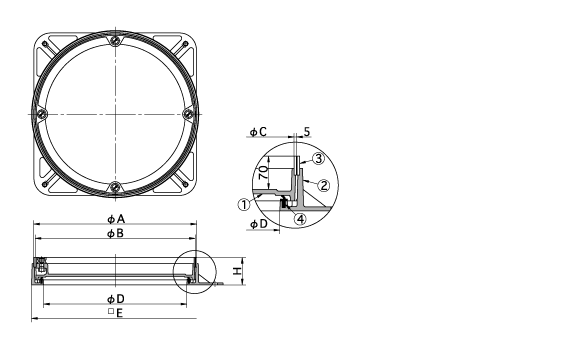

外形寸法図・部品名称表
型式寸法表〔単位mm〕
| 型式 | D | A | B | C | E | H | 把手 | 蓋kg | 充填時蓋kg | 合計重量kg |
|---|---|---|---|---|---|---|---|---|---|---|
| SF-45CBL-1 | 450 | 554 | 541 | 531 | 570 | 115 | 2 | 24 | 58 | 50 |
| SF-60CBL-1 | 600 | 683 | 670 | 660 | 700 | 115 | 4 | 39 | 92 | 74 |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
| ① | 蓋 | FC200 | 防錆塗装 |
| ② | 受枠 | FC200 | 防錆塗装 |
| ③ | 目地 | SUS304 | |
| ④ | パッキング | SBR/NR | |
| 保護キャップ | EPDM | No.H |
開閉用具
| 画像 | 品番 | 名称 | 定価 | 承認図 | 備考 |
|---|---|---|---|---|---|
 |
No.24型 | T形開閉ハンドル | 7,500円 | ||
 |
No.H型 | 保護キャップ | 700円 |
